Опорно-поворотное устройство Rotis 4084.20.50.0-0.3520.00

Опорно-поворотное устройство Rotis 4084.20.50.0-0.3520.00 — опорно-поворотное устройство Rotis с внутренним зубчатым зацеплением. Совместимость поворотного подшипника определяется по совокупности размеров и технических параметров, а не только по внешнему диаметру.

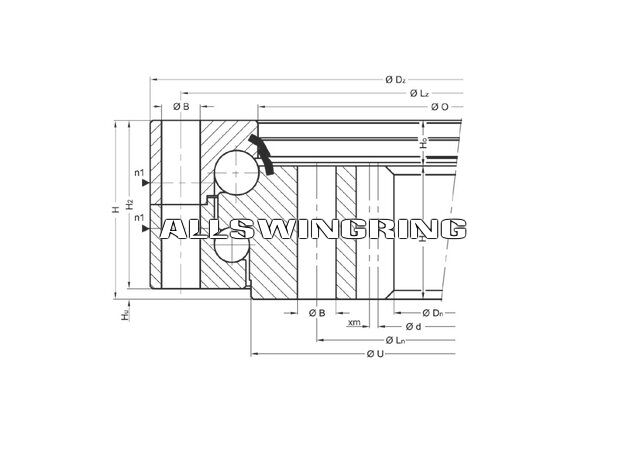

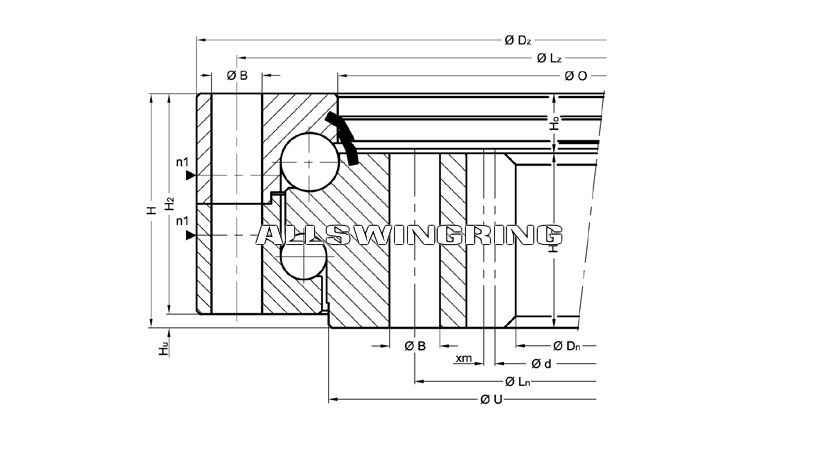

Размеры и технические параметры

• Внешний диаметр: 3685 мм
• Внутренний диаметр: 3200 мм
• Модуль зуба: 20
• Количество зубьев: 161 шт.
• Количество наружных отверстий: 78 шт.
• Количество внутренних отверстий: 78 шт.
• Высота общая: 185 мм
• Высота зуба: 138 мм

Совпадение основных габаритов является первым этапом подбора. Дополнительно проверяются расположение крепёжных отверстий, конструкция дорожек качения, рабочие зазоры и допустимые нагрузки. Для зубчатого венца указаны модуль зуба 20 и количество зубьев 161; эти параметры необходимо сопоставлять с приводной шестернёй.

Подбор и изготовление аналога Rotis

Если оригинальное изделие недоступно, снято с производства или требуется исполнение с конкретными присоединительными параметрами, можно рассмотреть изготовление аналога ОПУ. Для расчёта желательно предоставить каталожный номер, чертёж, фотографии или размеры демонтированного узла. При наличии зубчатого венца дополнительно проверяются модуль, количество зубьев и расположение зацепления.

Другие поворотные механизмы Rotis представлены в соответствующем разделе каталога. Если маркировка отсутствует или требуется проверить параметры демонтированного изделия, полезно изучить материал как измерить внутреннее зубчатое зацепление ОПУ.

Для запроса цены, срока поставки или изготовления аналога сообщите каталожное обозначение и приложите имеющиеся размеры либо чертёж. Это позволяет быстрее проверить совместимость и подготовить техническое предложение.
