ОПУ для промышленного оборудования

Промышленные опорно-поворотные подшипники

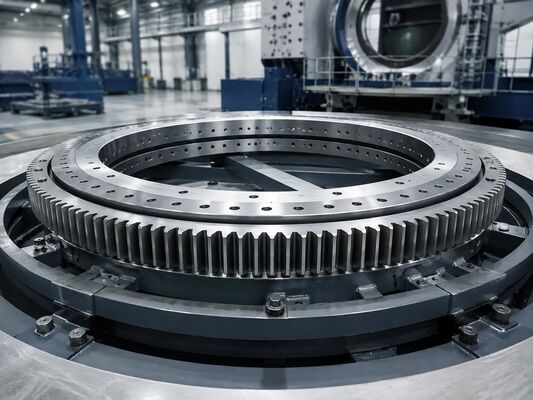

В промышленном оборудовании ОПУ должно одновременно воспринимать осевые и радиальные нагрузки, опрокидывающий момент и нагрузки от привода. В зависимости от назначения применяются однорядные и двухрядные шариковые, перекрёстно-роликовые и трёхрядные роликовые конструкции, исполнения без зацепления, с внутренним или наружным зубчатым венцом.

• подбор ОПУ по заводской маркировке и OEM-номеру;
• подбор по наружному и внутреннему диаметру, высоте и крепёжным отверстиям;
• определение параметров внутреннего или наружного зубчатого венца;
• изготовление аналога по чертежу или образцу;
• подбор конструкции с учётом осевой, радиальной и моментной нагрузки;
• поставка нестандартных крупногабаритных ОПУ для специальных машин.

Виды промышленного оборудования

Какие данные нужны для подбора

Для идентификации промышленного ОПУ желательно предоставить производителя и модель оборудования, фотографию шильды, маркировку подшипника и чертёж. Если документации нет, измеряют наружный диаметр D, внутренний диаметр d, общую высоту H, количество и диаметры крепёжных отверстий, диаметры окружностей отверстий PCD, тип зацепления, модуль и число зубьев.

Для ответственных установок дополнительно учитываются масса вращаемой конструкции, положение центра тяжести, рабочий радиус, частота и скорость вращения, режим разгона и торможения, рабочая температура, загрязнение и требуемая точность позиционирования.

Изготовление аналога промышленного ОПУ

При отсутствии оригинального подшипника возможно изготовление аналога с сохранением присоединительных размеров и согласованных рабочих характеристик. Перед производством проверяются конструкция дорожек качения, расположение отверстий, зубчатый венец, рабочие зазоры, требования к материалу и термообработке. Для зубчатых исполнений отдельно оценивают совместимость с приводным пиньоном.

Компания ВСЦС ОСНОВА / ALLSWINGRING.RU работает с опорно-поворотными устройствами для специальной техники и промышленного оборудования и может подготовить предложение по существующему номеру, чертежу или комплекту фактических размеров.
