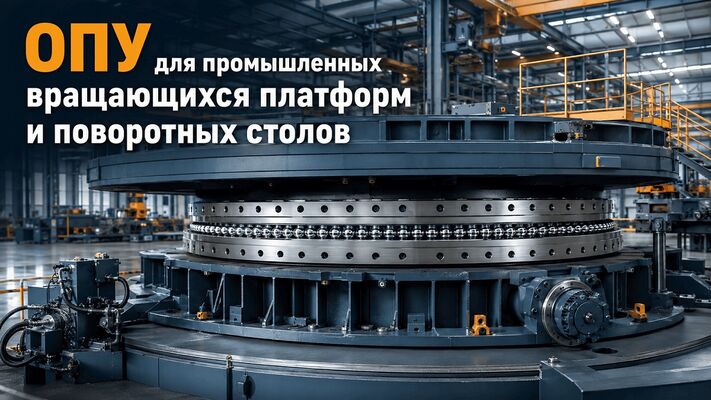

ОПУ для промышленных вращающихся платформ и поворотных столов

Опорно-поворотные подшипники для промышленного оборудования

Компания ВСЦС ОСНОВА / ALLSWINGRING.RU выполняет подбор и организацию изготовления опорно-поворотных устройств для промышленной техники и нестандартных механизмов. ОПУ можно идентифицировать по заводскому номеру, чертежу, маркировке или фактическим размерам демонтированного узла.

Для нестандартного промышленного оборудования особенно важно подтвердить, что в исходной конструкции действительно используется опорно-поворотное устройство (slewing bearing / slewing ring). В некоторых машинах похожую функцию выполняет другой тип центральной опоры. Мы не подменяем такой узел ОПУ без проверки конструкции.

Где применяются такие поворотные узлы

• тяжёлые производственные и сборочные платформы
• сварочные поворотные столы и позиционеры
• роботизированные производственные ячейки
• конвейерные и паллетные turntable
• железнодорожные и вагонные поворотные платформы
• платформы для грузовиков и специальной техники
• испытательные, измерительные и антенные платформы
• судостроительные, энергетические и металлургические установки

Оборудование этого класса выпускают: TÜNKERS, Enerpac, Autoquip, Macton / BBM Railway Equipment, Whiting, Pemamek (PEMA), Koike Aronson / Ransome, DUMETA, Preston Eastin, WEISS, FIBRO, Sankyo, Tanshing, PAMA, ABB, KUKA, PERFT, Wuxi ABK, BOTA и другие производители промышленного позиционирующего оборудования.

Упоминание производителя означает область применяемости и не означает, что один тип ОПУ подходит ко всем моделям данного бренда. Для каждой машины требуется идентификация конкретного подшипникового узла.

Какие нагрузки воспринимает ОПУ промышленной платформы

В поворотной платформе подшипниковый узел может одновременно воспринимать осевую нагрузку от массы платформы и изделия, радиальную нагрузку от смещения центра тяжести и привода, а также опрокидывающий момент. При динамическом режиме дополнительно учитываются ускорение и торможение, неравномерное расположение груза, цикличность поворотов и ударные нагрузки.

Поэтому выбирать ОПУ только по наружному диаметру нельзя. Два подшипника одинакового размера могут существенно различаться по допустимым моментам, конструкции дорожек качения, креплению и ресурсу.

Какие ОПУ применяют в промышленных поворотных системах

Какие данные нужны для подбора ОПУ

Если чертежа нет, используйте инструкцию «Как измерить ОПУ без чертежа». Для зубчатого венца полезна отдельная инструкция по определению модуля зуба.

Подбор и изготовление аналога

Если оригинальный подшипник снят с производства, имеет длительный срок поставки или отсутствует документация, возможно изготовление аналога по согласованным параметрам. При разработке проверяются присоединительные размеры, рабочая схема, тип тел качения, крепёж, зубчатый венец, требуемые зазоры и условия эксплуатации.

• однорядные и двухрядные шариковые исполнения;
• перекрёстно-роликовые и трёхрядные роликовые ОПУ;
• исполнение с внутренним или наружным зубчатым венцом;
• ОПУ без зубчатого зацепления;
• нестандартное расположение крепёжных отверстий;
• изготовление по согласованному чертежу и техническому заданию.

При тяжёлом режиме отдельно согласовывают требования к дорожкам качения и зубчатому венцу. О применении индукционной закалки можно прочитать в материале «Нужно ли делать ТВЧ зуба на ОПУ».
