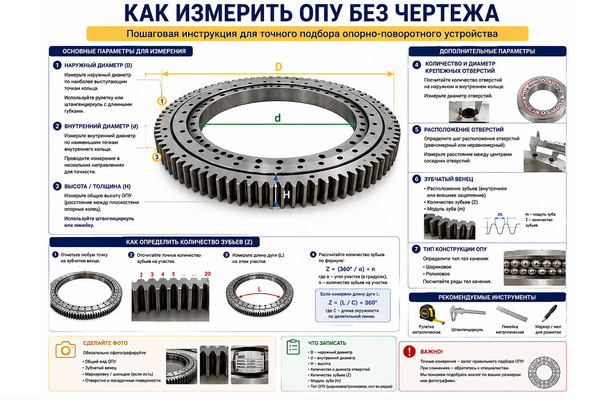

Как измерить ОПУ без чертежа

Во многих случаях заводской чертеж или каталожный номер опорно-поворотного устройства отсутствует. Это не является препятствием для подбора нового ОПУ. Достаточно правильно измерить основные параметры изделия и определить его конструктивные особенности.

Ниже приведена пошаговая инструкция по измерению ОПУ.

Основные параметры для измерения

1. Наружный диаметр (D)

Наружный диаметр является одним из основных размеров опорно-поворотного устройства.

Как измерить

Измерьте расстояние между наиболее удаленными точками наружного кольца.

Для повышения точности рекомендуется:

• использовать металлическую рулетку;
• применять длинный штангенциркуль при небольших размерах;
• выполнить измерение в нескольких направлениях.

Полученное значение записывается в миллиметрах.

2. Внутренний диаметр (d)

Следующим параметром является внутренний диаметр кольца.

Как измерить

Измерьте расстояние между внутренними поверхностями кольца по наименьшему диаметру.

Для получения точного результата рекомендуется выполнить несколько измерений через разные оси и определить среднее значение.

Этот параметр особенно важен при подборе аналогов различных производителей.

3. Высота (H)

Высота ОПУ определяет расстояние между верхней и нижней плоскостью изделия.

Как измерить

Измерьте общую толщину опорно-поворотного устройства.

Для измерения используют:

• штангенциркуль;
• металлическую линейку;
• глубиномер.

Высота влияет на правильную установку механизма поворота и положение приводной шестерни.

Дополнительные параметры

4. Количество и диаметр крепежных отверстий

Необходимо определить:

• количество отверстий наружного кольца;
• количество отверстий внутреннего кольца;
• диаметр каждого отверстия.

Если имеются резьбовые отверстия, необходимо определить тип и размер резьбы.

Также желательно отметить расположение установочных штифтов и технологических отверстий.

5. Расположение отверстий

Кроме количества необходимо определить схему расположения крепежных отверстий.

Следует измерить:

• расстояние между соседними отверстиями;
• диаметр окружности расположения отверстий (PCD);
• равномерность расположения.

Эти размеры позволяют подобрать полностью совместимый аналог без переделки монтажной площадки.

6. Зубчатый венец

При подборе нового ОПУ необходимо определить параметры зубчатого венца.

Следует установить:

• внутреннее или наружное расположение зубьев;
• количество зубьев;
• модуль зуба;
• состояние рабочей поверхности зубьев.

При отсутствии документации модуль можно определить по шагу зубьев или по наружному диаметру и количеству зубьев.

7. Тип конструкции ОПУ

Необходимо определить конструкцию подшипникового узла.

Наиболее распространенные варианты:

• шариковое ОПУ;
• роликовое ОПУ;
• двухрядное шариковое;
• трехрядное роликовое.

Также рекомендуется определить количество рядов тел качения.

Как определить количество зубьев

Если маркировка отсутствует, количество зубьев можно определить самостоятельно.

Шаг 1

Отметьте любой зуб мелом или маркером.

Это позволит избежать ошибки при подсчете.

Шаг 2

Подсчитайте точное количество зубьев по всей окружности.

Для крупногабаритных ОПУ допускается подсчет по отдельному сектору.

Шаг 3

Измерьте длину дуги выбранного участка (L).

Шаг 4

Рассчитайте количество зубьев по формуле

Z = (360° / α) × n

где:

• α — угол измеренного участка;
• n — количество зубьев на участке.

Если известна длина дуги:

Z = (L / C) × 360°

где:

• L — длина измеренной дуги;
• C — длина полной делительной окружности.

Какие фотографии необходимо сделать

Для максимально точного подбора рекомендуется сфотографировать:

• общий вид опорно-поворотного устройства;
• зубчатый венец крупным планом;
• заводскую маркировку или шильду;
• крепежные отверстия;
• посадочные поверхности;
• повреждения, если они имеются.

Чем больше фотографий будет предоставлено специалисту, тем выше вероятность быстро подобрать точный аналог.

Что необходимо записать

Перед отправкой запроса на подбор подготовьте следующие данные:

• наружный диаметр (D);
• внутренний диаметр (d);
• высоту (H);
• количество крепежных отверстий;
• диаметр отверстий;
• количество зубьев;
• модуль зубчатого венца;
• расположение зубьев (внутреннее или наружное);
• тип конструкции (шариковое, роликовое, количество рядов);
• фотографии ОПУ и шильды.

Рекомендуемые инструменты

Для выполнения измерений понадобятся:

• металлическая рулетка;
• штангенциркуль;
• металлическая линейка;
• маркер или мел для разметки;
• фотоаппарат или смартфон с хорошей камерой.

Важно

Точность измерений напрямую влияет на правильность подбора нового опорно-поворотного устройства. Даже небольшая ошибка в диаметре, количестве зубьев или расположении крепежных отверстий может привести к несовместимости ОПУ с техникой. Если возникают сомнения в результатах измерений, лучше выполнить повторный контроль или обратиться к специалистам. По фотографиям, размерам и основным параметрам в большинстве случаев можно подобрать полный аналог оригинального опорно-поворотного устройства без наличия заводского чертежа.
