Можно ли поставить ОПУ с другим модулем зуба

08/19/2026

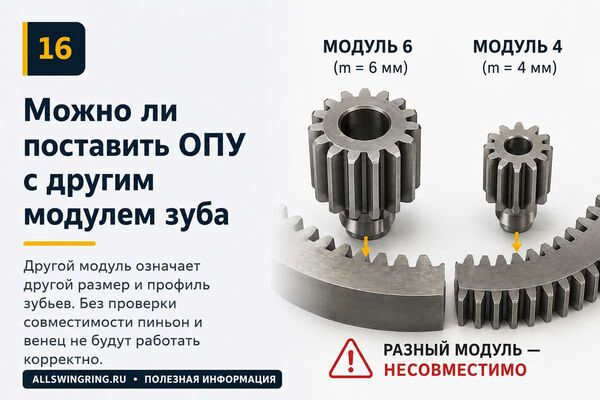

Модуль определяет основной размер зубчатого профиля. Пиньон и венец с разными модулями не являются нормальной сопряженной парой, даже если внешне зубья кажутся близкими по размеру.

ОПУ является нагруженным узлом, который одновременно воспринимает осевые и радиальные силы, а на большинстве видов спецтехники — еще и значительный опрокидывающий момент. Поэтому любые решения по ремонту, замене или дальнейшей эксплуатации должны приниматься не по одному внешнему признаку, а по совокупности измерений, состояния сопряженных деталей и требований производителя.

Основные признаки и технические факторы

  • Разные шаги зубьев
  • Несовпадение профиля
  • Неправильное зацепление по высоте
  • Невозможность обеспечить расчетный контакт
  • Ускоренный износ или заклинивание

Каждый из перечисленных факторов следует оценивать в контексте конкретной машины. Один симптом редко дает полный диагноз: например, стук может исходить из самого подшипника, зубчатой пары, редуктора поворота или крепежного соединения. Поэтому правильная диагностика всегда начинается с разделения возможных источников неисправности.

Что необходимо проверить

  • Определить модуль обоих элементов
  • Проверить угол давления
  • Сверить число зубьев и делительные диаметры
  • При замене модуля проектировать зубчатую пару целиком

Измерения желательно выполнять по повторяемой методике и сохранять результаты. Для люфта, температуры, состояния смазки и зубчатого зацепления динамика изменений часто важнее единичного значения. Если доступен заводской паспорт или руководство машины, именно его допуски имеют приоритет перед универсальными рекомендациями.

Какие риски возникают при игнорировании проблемы

  • Разрушение зубьев
  • Повреждение редуктора
  • Потеря работоспособности механизма

На ответственной грузоподъемной и подъемной технике последствия неисправности ОПУ могут выходить за рамки обычного ремонта. При трещинах, резком росте люфта, повреждении крепежа, заклинивании, крупной металлической стружке или разрушении зубьев эксплуатацию следует прекратить до установления причины и оценки технического состояния.

Практический порядок действий

  • Очистить зубчатую пару и провести визуальный осмотр
  • Сверить модуль, число зубьев, профиль и положение пиньона
  • Проверить боковой зазор по окружности
  • Оценить пятно контакта и состояние подшипников редуктора
  • После регулировки выполнить медленный контрольный поворот

Часто задаваемые вопросы

Достаточно ли совпадения модуля?

Нет. Для полноценной совместимости необходимо учитывать число зубьев, профиль, угол давления, коррекцию, делительные диаметры и фактическое межосевое расстояние.

Можно ли оценить зацепление только визуально?

Визуальный осмотр полезен, но для настройки требуется контроль бокового зазора и пятна контакта.

Нужно ли проверять редуктор поворота?

Да. Люфт или повреждение подшипников выходного вала напрямую меняет положение пиньона относительно венца.

Вывод

Главный принцип — оценивать ОПУ как часть всей поворотной системы. Подшипник, крепеж, посадочные поверхности, зубчатый венец, пиньон, редуктор и смазка взаимосвязаны. Чем раньше обнаружена причина отклонения, тем выше вероятность избежать вторичных повреждений и дорогостоящего повторного ремонта.

Нужен подбор ОПУ? Для проверки совместимости подготовьте маркировку, модель техники, фотографии, основные размеры и параметры зубчатого венца. Для ответственных применений подбор выполняют с учётом не только геометрии, но и рабочих нагрузок.
