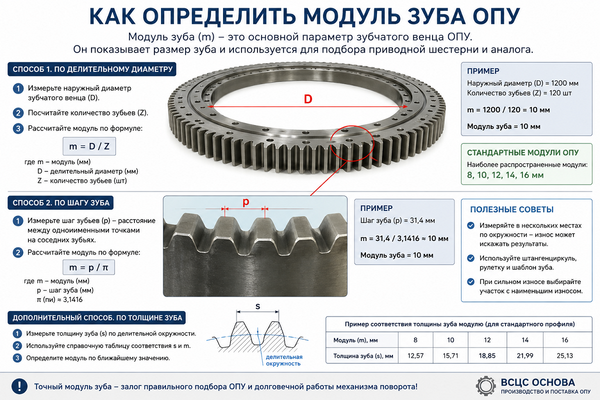

Как определить модуль зуба ОПУ

Модуль зуба (m) — это один из важнейших параметров зубчатого венца опорно-поворотного устройства. От него зависит правильное зацепление приводной шестерни с ОПУ, плавность работы механизма поворота и срок службы всего узла.

Если модуль определен неправильно, зубья будут работать с перегрузкой, что приведет к ускоренному износу, шуму и разрушению зубчатого венца.

Ниже рассмотрены три наиболее распространенных способа определения модуля зуба.

Способ 1. Определение модуля по диаметру и количеству зубьев

Это наиболее простой и точный способ, если известно количество зубьев зубчатого венца.

Шаг 1. Измерьте наружный диаметр

При помощи рулетки или штангенциркуля измерьте наружный диаметр зубчатого венца (D). Для повышения точности рекомендуется выполнить несколько измерений в разных направлениях и определить среднее значение.

Шаг 2. Посчитайте количество зубьев

Подсчитайте общее количество зубьев (Z) по всему периметру венца. Если зубьев много, можно отметить первый зуб маркером или мелом, чтобы избежать ошибок при подсчете.

Шаг 3. Рассчитайте модуль

Используйте формулу:

m = D / Z

где:

• m — модуль зуба, мм;
• D — делительный диаметр, мм;
• Z — количество зубьев.

Пример расчета:
Наружный диаметр — 1200 мм.
Количество зубьев — 120.
m = 1200 / 120 = 10 мм.

Способ 2. Определение модуля по шагу зубьев

Если невозможно определить полный диаметр венца, модуль можно вычислить по шагу зубьев.

Шаг 1. Измерьте шаг зубьев

Шаг зубьев (p) — это расстояние между одинаковыми точками двух соседних зубьев по делительной окружности.

Измерение выполняется штангенциркулем или специальным шаблоном.

Шаг 2. Используйте формулу

Модуль рассчитывается следующим образом:

m = p / π

где:

• m — модуль зуба;
• p — шаг зубьев;
• π = 3,1416

Пример:
Шаг зубьев составляет 31,4 мм.
m = 31,4 / 3,1416 ≈ 10 мм.

Этот способ особенно удобен при ремонте ОПУ, когда невозможно снять точные размеры всего венца.

Дополнительный способ. По толщине зуба

При наличии сильного износа можно определить модуль по толщине зуба.

Как выполняется измерение

1. Измерьте толщину зуба (S) по делительной окружности.
2. Сравните полученное значение со справочной таблицей стандартных размеров.
3. Определите ближайшее стандартное значение модуля.

Такой метод позволяет достаточно точно подобрать аналог даже при отсутствии заводской документации.

Стандартные модули зубьев ОПУ

Для большинства опорно-поворотных устройств применяются следующие значения:

Полезные рекомендации

Для получения максимально точного результата специалисты рекомендуют соблюдать несколько правил.

Выполняйте несколько измерений

Измерьте параметры минимум в трех-четырех точках по окружности. Износ может быть неравномерным, поэтому одно измерение не всегда отражает реальную картину.

Используйте точный измерительный инструмент

Наиболее подходящие инструменты:

• металлическая рулетка;
• штангенциркуль;
• шаблон зубчатых передач;
• металлическая линейка.

Измеряйте участок с минимальным износом

Если зубчатый венец сильно поврежден, выбирайте участок, где зубья сохранили первоначальную форму.

Проверьте расчет несколько раз

Перед заказом нового ОПУ желательно перепроверить все размеры и результаты вычислений. Ошибка даже в 1–2 мм может привести к несовместимости с приводной шестерней.

Соответствие толщины зуба стандартному модулю

При определении модуля по толщине зуба можно ориентироваться на следующие значения:

Заключение

Точное определение модуля зуба — обязательный этап при подборе нового опорно-поворотного устройства или изготовлении аналога. Если отсутствует чертеж или каталожный номер, определить модуль можно по наружному диаметру и количеству зубьев, по шагу зубьев или по толщине зуба. Использование нескольких методов измерения одновременно позволяет значительно повысить точность и избежать ошибок при заказе ОПУ.

Если определить модуль самостоятельно не удается, специалисты могут подобрать ОПУ по фотографиям, размерам или образцу, обеспечив полную совместимость с вашей спецтехникой.
