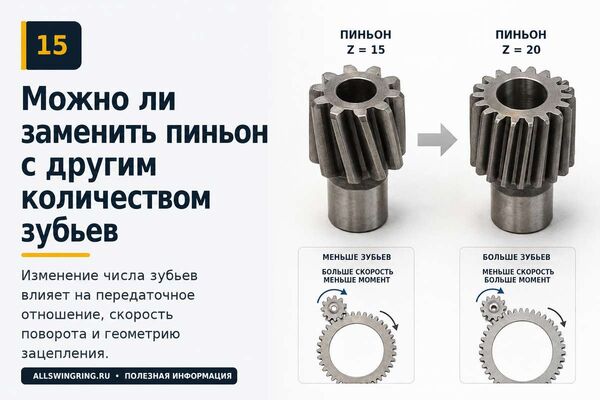

Можно ли заменить пиньон с другим количеством зубьев

08/19/2026

Изменение количества зубьев пиньона меняет не только геометрию зацепления, но и передаточное отношение механизма поворота. Поэтому «почти подходящая» шестерня может привести к неправильной скорости, моменту и межосевому расстоянию.

ОПУ является нагруженным узлом, который одновременно воспринимает осевые и радиальные силы, а на большинстве видов спецтехники — еще и значительный опрокидывающий момент. Поэтому любые решения по ремонту, замене или дальнейшей эксплуатации должны приниматься не по одному внешнему признаку, а по совокупности измерений, состояния сопряженных деталей и требований производителя.

Основные признаки и технические факторы

  • Изменение передаточного отношения
  • Изменение скорости поворота
  • Изменение крутящего момента на венце
  • Возможное изменение делительного диаметра пиньона
  • Риск несовпадения межосевого расстояния
  • Изменение числа одновременно контактирующих зубьев

Каждый из перечисленных факторов следует оценивать в контексте конкретной машины. Один симптом редко дает полный диагноз: например, стук может исходить из самого подшипника, зубчатой пары, редуктора поворота или крепежного соединения. Поэтому правильная диагностика всегда начинается с разделения возможных источников неисправности.

Что необходимо проверить

  • Сверить модуль, угол профиля и коррекцию
  • Рассчитать делительный диаметр
  • Проверить допустимую скорость машины
  • Согласовать замену с конструкторским расчетом

Измерения желательно выполнять по повторяемой методике и сохранять результаты. Для люфта, температуры, состояния смазки и зубчатого зацепления динамика изменений часто важнее единичного значения. Если доступен заводской паспорт или руководство машины, именно его допуски имеют приоритет перед универсальными рекомендациями.

Какие риски возникают при игнорировании проблемы

  • Невозможность выставить зазор
  • Перегрузка редуктора
  • Изменение характеристик безопасности машины

На ответственной грузоподъемной и подъемной технике последствия неисправности ОПУ могут выходить за рамки обычного ремонта. При трещинах, резком росте люфта, повреждении крепежа, заклинивании, крупной металлической стружке или разрушении зубьев эксплуатацию следует прекратить до установления причины и оценки технического состояния.

Практический порядок действий

  • Очистить зубчатую пару и провести визуальный осмотр
  • Сверить модуль, число зубьев, профиль и положение пиньона
  • Проверить боковой зазор по окружности
  • Оценить пятно контакта и состояние подшипников редуктора
  • После регулировки выполнить медленный контрольный поворот

Часто задаваемые вопросы

Достаточно ли совпадения модуля?

Нет. Для полноценной совместимости необходимо учитывать число зубьев, профиль, угол давления, коррекцию, делительные диаметры и фактическое межосевое расстояние.

Можно ли оценить зацепление только визуально?

Визуальный осмотр полезен, но для настройки требуется контроль бокового зазора и пятна контакта.

Нужно ли проверять редуктор поворота?

Да. Люфт или повреждение подшипников выходного вала напрямую меняет положение пиньона относительно венца.

Вывод

Главный принцип — оценивать ОПУ как часть всей поворотной системы. Подшипник, крепеж, посадочные поверхности, зубчатый венец, пиньон, редуктор и смазка взаимосвязаны. Чем раньше обнаружена причина отклонения, тем выше вероятность избежать вторичных повреждений и дорогостоящего повторного ремонта.

Нужен подбор ОПУ? Для проверки совместимости подготовьте маркировку, модель техники, фотографии, основные размеры и параметры зубчатого венца. Для ответственных применений подбор выполняют с учётом не только геометрии, но и рабочих нагрузок.
