Если ОПУ подходит по установочным размерам — подойдёт ли он по нагрузкам и будет ли работать корректно?

При подборе аналога опорно-поворотного устройства (ОПУ) часто возникает ситуация: найден подшипник с такими же наружным и внутренним диаметрами, такой же высотой, совпадающими отверстиями и зубчатым венцом. Возникает логичный вопрос — можно ли просто установить его вместо оригинального ОПУ?

Не всегда. Совпадение установочных размеров — это только первый этап проверки взаимозаменяемости.

Два опорно-поворотных подшипника могут иметь практически одинаковые внешние размеры, но значительно отличаться по:

• допустимой осевой нагрузке;
• радиальной нагрузке;
• опрокидывающему моменту;
• динамической грузоподъёмности;
• статической грузоподъёмности;
• конструкции дорожек качения;
• диаметру и количеству шариков или роликов;
• внутреннему зазору или предварительному натягу;
• жёсткости;
• конструкции крепёжных отверстий;
• параметрам зубчатого венца;
• материалу;
• термообработке дорожек качения и зубьев.

Поэтому подбирать аналог ОПУ только по габаритным размерам нельзя.

Что означает совпадение установочных размеров ОПУ

Обычно при подборе проверяют:

• наружный диаметр;
• внутренний диаметр;
• общую высоту;
• диаметр расположения крепёжных отверстий;
• количество отверстий;
• диаметр отверстий;
• расположение внутренних и наружных отверстий;
• наличие внутреннего или наружного зубчатого венца;
• модуль зуба;
• количество зубьев.

Если эти параметры совпадают, ОПУ физически может подойти на посадочное место машины.

Но это ещё не означает, что его несущая способность соответствует оригинальному подшипнику.

Опорно-поворотные подшипники предназначены для одновременного восприятия осевых, радиальных сил и опрокидывающих моментов. Именно сочетание этих нагрузок является одним из ключевых параметров при выборе конструкции.

Главная ошибка: «Размер одинаковый — значит ОПУ одинаковые»

Это распространённое заблуждение.

Представим два ОПУ:

ОПУ №1

• наружный диаметр — 1200 мм;
• внутренний диаметр — 950 мм;
• высота — 100 мм.

ОПУ №2

• наружный диаметр — 1200 мм;
• внутренний диаметр — 950 мм;
• высота — 100 мм.

По установочным размерам они одинаковые.

Однако внутри первого ОПУ могут находиться шарики диаметром 30 мм, а внутри второго — шарики 40 мм.

Также могут отличаться:

• диаметр дорожки качения;
• количество тел качения;
• угол контакта;
• глубина дорожки;
• материал колец;
• глубина ТВЧ;
• твёрдость дорожек;
• внутренний зазор.

В результате грузоподъёмность этих подшипников будет различаться.

Поэтому одинаковый размер не означает одинаковую нагрузочную способность.

Какие нагрузки воспринимает ОПУ

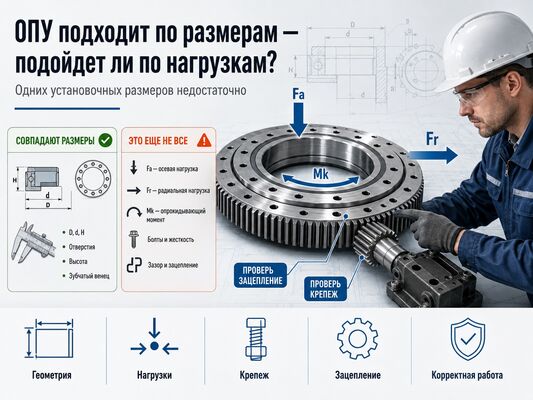

При подборе аналога необходимо учитывать как минимум три основные нагрузки.

1. Осевая нагрузка Fa

Она действует вдоль оси вращения ОПУ.

Например, на экскаваторе это масса:

• поворотной платформы;
• двигателя;
• противовеса;
• кабины;
• стрелы;
• рабочего оборудования;
• части полезной нагрузки.

Осевая нагрузка может быть очень большой даже тогда, когда машина просто стоит.

2. Радиальная нагрузка Fr

Радиальная нагрузка действует перпендикулярно оси вращения.

Она возникает, например:

• при работе стрелы;
• при копании;
• при торможении;
• при боковых нагрузках;
• при движении рабочего оборудования;
• при воздействии ветра;
• при технологических нагрузках.

3. Опрокидывающий момент Mk

Для многих видов спецтехники именно этот параметр является критическим.

Опрокидывающий момент возникает, когда нагрузка приложена на некотором расстоянии от центра ОПУ.

Условно:

момент = сила × плечо

Например, если экскаватор работает ковшом далеко от центра вращения, нагрузка на ОПУ значительно возрастает.

То же самое происходит на:

• автокранах;
• башенных кранах;
• манипуляторах;
• перегружателях;
• буровых установках;
• лесозаготовительной технике;
• автовышках;
• судовых кранах.

Именно поэтому производители ОПУ рассматривают совместное действие осевой силы, радиальной силы и опрокидывающего момента, а не только массу машины. IMO прямо указывает, что slewing rings рассчитаны на одновременную передачу этих видов нагрузок.

Можно ли сравнить ОПУ только по тоннажу?

Нет.

Например, утверждение:

«Этот ОПУ выдерживает 50 тонн»

само по себе практически ничего не говорит о возможности установки подшипника на конкретную машину.

Необходимо понимать:

• куда приложена нагрузка;
• какое плечо нагрузки;
• какую радиальную силу получает подшипник;
• какой создаётся опрокидывающий момент;
• является нагрузка статической или динамической;
• присутствуют ли ударные нагрузки;
• как часто происходят рабочие циклы.

ОПУ может выдерживать очень большую чистую осевую нагрузку, но иметь недостаточную способность воспринимать требуемый опрокидывающий момент.

Что такое диаграмма грузоподъёмности ОПУ

У производителей опорно-поворотных подшипников грузоподъёмность часто оценивается не одной цифрой, а по кривой или диаграмме допустимой нагрузки.

На ней рассматривается сочетание:

• осевой нагрузки;
• опрокидывающего момента;
• иногда радиальной составляющей с применением соответствующих расчётных коэффициентов.

Рабочая точка конкретной машины должна находиться внутри допустимой области для выбранного ОПУ с требуемым запасом.

Поэтому для корректного подбора аналога желательно иметь:

1. Данные оригинального ОПУ.
2. Рабочие нагрузки машины.
3. Расчётные характеристики предлагаемого аналога.

Одинарный шариковый и роликовый ОПУ одинакового размера — это не одно и то же

Особенно важно учитывать конструкцию подшипника.

ОПУ бывают:

• однорядные шариковые четырёхточечные;
• двухрядные шариковые;
• перекрёстно-роликовые;
• двухрядные;
• трёхрядные роликовые;
• шарико-роликовые комбинированные.

IMO, например, выпускает шариковые, роликовые и комбинированные конструкции, а также различные варианты четырёхточечных, перекрёстно-роликовых и других ОПУ.

Каждая конструкция имеет свои характеристики.

Поэтому поставить вместо роликового подшипника шариковый только потому, что совпали наружные размеры, без инженерной проверки нельзя.

Почему одинаковые шариковые ОПУ могут иметь разную грузоподъёмность

Даже если оба подшипника являются однорядными четырёхточечными, их характеристики могут различаться.

На грузоподъёмность влияют:

Диаметр шариков

Чем больше тело качения, тем больше потенциальная контактная площадь и способность воспринимать нагрузку — при прочих равных условиях.

Количество шариков

Количество тел качения влияет на распределение нагрузки внутри подшипника.

Диаметр дорожки качения

От него зависит не только распределение нагрузки, но и способность воспринимать опрокидывающий момент.

Геометрия дорожки

Важны:

• радиус дорожки;
• угол контакта;
• профиль;
• глубина;
• точность обработки.

Материал колец

Химический состав и механические характеристики стали напрямую связаны с работоспособностью подшипника.

Термообработка

Большинство тяжёлонагруженных ОПУ имеют закалённые дорожки качения. IMO указывает применение индукционно закалённых дорожек в своих конструкциях.

Имеют значение:

• твёрдость;
• глубина закалённого слоя;
• переходная зона;
• качество термообработки.

Статическая и динамическая грузоподъёмность — не одно и то же

При подборе ОПУ необходимо учитывать два разных режима.

Статическая нагрузка

Это нагрузка, которую подшипник должен выдерживать без недопустимой остаточной деформации рабочих поверхностей.

Она особенно важна для машин, которые:

• долго удерживают груз;
• имеют большие опрокидывающие моменты;
• работают с редкими поворотами;
• подвергаются кратковременным максимальным нагрузкам.

Динамическая нагрузка

Она связана с ресурсом подшипника при вращении или колебательном движении.

Даже если аналог выдерживает максимальную статическую нагрузку, это ещё не означает, что он обеспечит такой же расчётный ресурс.

Нужно учитывать срок службы ОПУ

Предположим, оригинальное ОПУ рассчитано условно на определённое количество рабочих циклов.

Другой подшипник таких же размеров может выдерживать максимальную нагрузку, но иметь меньший расчётный ресурс.

В результате он может физически работать на машине, однако:

• быстрее появится люфт;
• начнётся питтинг дорожек;
• увеличится шум;
• начнётся выкрашивание;
• потребуется преждевременная замена.

Поэтому при подборе качественного аналога важно сравнивать не только предельную нагрузку, но и расчётную долговечность.

Очень важна жёсткость ОПУ

На экскаваторах, кранах и другой тяжёлой технике важна не только прочность, но и жёсткость подшипника.

Под действием момента кольца и тела качения деформируются.

Если конструкция аналога имеет недостаточную жёсткость, могут появляться:

• чрезмерный наклон платформы;
• увеличение люфта;
• неправильное распределение нагрузки;
• повышенная нагрузка на отдельные шарики или ролики;
• ухудшение работы зубчатого зацепления.

Поэтому два одинаковых по размерам подшипника могут вести себя на машине совершенно по-разному.

Нужно проверить крепёжные болты

Даже полное совпадение отверстий ещё не подтверждает взаимозаменяемость.

Необходимо проверить:

• количество болтов;
• диаметр;
• шаг окружности;
• класс прочности;
• требуемую длину;
• глубину резьбы;
• резьбовые или проходные отверстия;
• необходимый момент затяжки;
• расчётную нагрузку на болтовое соединение.

ОПУ работает совместно с крепежом.

При действии большого опрокидывающего момента часть болтового соединения получает значительную растягивающую нагрузку.

Поэтому прочность самого подшипника без проверки крепления не гарантирует безопасность узла.

Монтажная поверхность также является частью расчёта

ОПУ нельзя рассматривать отдельно от конструкции машины.

Подшипник крепится к:

• раме;
• поворотной платформе;
• фланцу;
• корпусу оборудования.

Эти поверхности должны иметь достаточную:

• плоскостность;
• жёсткость;
• прочность.

Излишняя деформация посадочной конструкции способна деформировать кольца самого ОПУ и изменить распределение нагрузки.

SKF отдельно отмечает, что при работе крупногабаритных поворотных подшипников необходимо учитывать деформации и перекосы, возникающие под действием осевых, радиальных сил и опрокидывающих моментов.

Совпадение зубьев также нужно проверять отдельно

Даже если ОПУ подходит по отверстиям и диаметрам, зубчатый венец может оказаться несовместим с пиньоном.

Необходимо проверить:

• внутреннее или наружное зацепление;
• модуль;
• количество зубьев;
• делительный диаметр;
• угол профиля;
• ширину зуба;
• высоту зуба;
• коэффициент смещения профиля;
• параметры коррекции;
• класс точности;
• твёрдость;
• глубину закалённого слоя.

Почему одного модуля недостаточно

Иногда при подборе аналога сравнивают только:

m = модуль зуба

Например:

оба ОПУ имеют модуль 10 — значит зубья одинаковые.

Это не всегда так.

Необходимо дополнительно проверить:

• число зубьев;
• делительный диаметр;
• угол давления;
• профиль;
• коррекцию;
• положение пиньона.

Иначе после установки может оказаться невозможно правильно выставить зубчатое зацепление.

Нужно проверить боковой зазор пиньона

После установки нового ОПУ обязательно проверяется зазор между:

пиньоном редуктора поворота и зубчатым венцом ОПУ.

Слишком маленький зазор может вызвать:

• нагрев;
• повышенный шум;
• заклинивание;
• ускоренный износ;
• разрушение зубьев.

Слишком большой:

• удары при реверсе;
• люфт;
• шум;
• ударную нагрузку;
• повреждение пиньона и венца.

Следовательно, даже правильно рассчитанный по нагрузке ОПУ может работать некорректно, если параметры зубчатого зацепления не совпадают.

Нужно учитывать скорость вращения

ОПУ разных конструкций могут иметь разные допустимые:

• скорости вращения;
• продолжительность работы;
• режимы вращения;
• цикличность.

SKF выпускает как стандартные, так и специализированные конструкции поворотных подшипников, что само по себе подчёркивает необходимость выбора под конкретную задачу, а не только по габариту.

Особенно важно учитывать режим работы, если платформа:

• вращается непрерывно;
• часто меняет направление;
• работает на повышенной скорости;
• выполняет большое количество циклов в сутки.

Нужно учитывать рабочую температуру

Одинаковые по размерам ОПУ могут иметь:

• разные уплотнения;
• разную смазку;
• разные материалы сепаратора;
• разные внутренние зазоры.

Поэтому подшипник, рассчитанный на обычные климатические условия, не обязательно будет правильно работать:

• при сильном морозе;
• при высокой температуре;
• возле печей;
• в морской среде;
• при постоянном воздействии воды.

Одинаковая высота ОПУ тоже ничего не гарантирует

Высота является только геометрическим параметром.

Подшипник высотой 100 мм может быть:

• однорядным шариковым;
• перекрёстно-роликовым;
• иметь тела качения разных размеров;
• иметь разные дорожки;
• быть изготовлен из разных материалов.

Следовательно:

H = H оригинала

не означает:

грузоподъёмность = грузоподъёмности оригинала.

Что необходимо сравнить при подборе аналога ОПУ

Для серьёзного подбора рекомендуется собрать как минимум следующие параметры.

1. Установочные размеры

• наружный диаметр D;
• внутренний диаметр d;
• высота H;
• высота отдельных колец;
• посадочные выступы;
• центрирующие поверхности.

2. Крепёж

• количество отверстий;
• диаметр отверстий;
• PCD;
• резьба;
• глубина отверстий;
• расположение отверстий.

3. Конструкция подшипника

• шариковый или роликовый;
• количество рядов;
• размер тел качения;
• диаметр дорожки;
• тип сепарации;
• внутренний зазор.

4. Нагрузки

Необходимо проверить:

Fa — осевую нагрузку

Fr — радиальную нагрузку

Mk — опрокидывающий момент

а также характер нагрузки:

• постоянная;
• переменная;
• ударная;
• циклическая.

5. Зубчатый венец

Проверяются:

• тип зацепления;
• модуль;
• количество зубьев;
• угол давления;
• делительный диаметр;
• ширина зубчатого венца;
• профиль;
• твёрдость зубьев.

6. Рабочие условия

• скорость;
• количество циклов;
• температура;
• вода;
• пыль;
• коррозионная среда;
• режим смазки.

Как правильно подбирать аналог ОПУ

Наиболее надёжный порядок выглядит следующим образом.

Шаг 1. Определить оригинальный номер ОПУ

Например:

• Rothe Erde;
• Rollix;
• IMO;
• Liebherr;
• SKF;
• INA;
• Leonessa;
• RIMA;
• TGB;
• ISB.

Шаг 2. Найти технические характеристики оригинала

Необходимо получить максимально полные данные.

Шаг 3. Снять фактические размеры

Если документации нет, ОПУ необходимо измерить.

Шаг 4. Определить нагрузки машины

В идеальном случае используются данные изготовителя оборудования.

Если их нет, выполняется инженерный расчёт.

Шаг 5. Подобрать аналог по геометрии

Проверить возможность физической установки.

Шаг 6. Проверить грузоподъёмность

Сравнить допустимые сочетания:

Fa + Fr + Mk.

Шаг 7. Проверить болтовое соединение

Шаг 8. Проверить зубчатую передачу

Шаг 9. Проверить ресурс и условия эксплуатации

Только после этого можно говорить о технически обоснованной взаимозаменяемости.

Может ли аналог быть прочнее оригинального ОПУ?

Да.

Правильно спроектированный аналог может иметь такую же или даже большую нагрузочную способность при одинаковых установочных размерах.

Например, производитель может использовать:

• более крупные тела качения;
• другую геометрию дорожек;
• более качественную сталь;
• увеличенную глубину закалки;
• оптимизированный угол контакта;
• усиленную конструкцию.

Но это должно подтверждаться расчётом и техническими характеристиками, а не только внешним сходством.

Можно ли сделать усиленный ОПУ в размерах оригинального?

Во многих случаях — да.

Это особенно актуально, если оригинальный подшипник:

• часто выходит из строя;
• работает на пределе;
• имеет недостаточный ресурс;
• больше не производится;
• слишком дорог;
• имеет большой срок поставки.

При разработке усиленного аналога можно изменить внутреннюю конструкцию, сохранив основные присоединительные размеры.

Например, сохранить:

• D;
• d;
• H;
• PCD отверстий;
• количество отверстий;
• зубчатое зацепление,

но изменить внутренние параметры подшипника.

Такой подход уже является инженерным проектированием аналога ОПУ, а не простым подбором по размеру.

Что будет, если установить слабый ОПУ подходящего размера

Подшипник может установитьcя без каких-либо проблем и первое время нормально работать.

Но если его фактическая нагрузочная способность недостаточна, со временем возможны:

• увеличение осевого люфта;
• увеличение радиального люфта;
• питтинг дорожек;
• выкрашивание;
• разрушение тел качения;
• повреждение сепараторов;
• трещины колец;
• повреждение болтов;
• неравномерное вращение;
• повреждение зубьев.

Особенно опасно то, что внешне неправильный подбор может никак не проявляться сразу.

Будет ли такой ОПУ корректно работать?

Только по совпадению размеров ответить на этот вопрос нельзя.

Для корректной работы необходимо одновременно выполнить три основных условия:

1. Геометрическая совместимость

ОПУ можно физически установить на машину.

2. Нагрузочная совместимость

Подшипник выдерживает все реальные комбинации нагрузок с необходимым запасом и ресурсом.

3. Функциональная совместимость

Правильно работают:

• крепёж;
• зубчатый венец;
• пиньон;
• уплотнения;
• смазка;
• внутренний зазор;
• режим вращения.

Только при выполнении всех этих условий аналог можно считать технически корректным.

Пример неправильного подбора

Предположим, оригинальный ОПУ имеет размеры:

D = 1500 мм d = 1200 мм H = 120 мм

Нашли другой ОПУ:

D = 1500 мм d = 1200 мм H = 120 мм

Совпадают:

• отверстия;
• модуль;
• количество зубьев.

На первый взгляд — полный аналог.

Однако оригинал рассчитан на опрокидывающий момент:

Mk = 1500 кН·м

а найденный подшипник допускает только:

Mk = 900 кН·м при соответствующей комбинации рабочих нагрузок.

Физически он станет на машину.

Пиньон может правильно войти в зацепление.

Болты могут совпасть.

Машина будет вращаться.

Но это не означает, что ОПУ подходит для эксплуатации.

При максимальной рабочей нагрузке подшипник будет перегружен.

Именно поэтому фраза:

«Он подходит по размерам»

и фраза:

«Он является полноценным аналогом»

— совершенно разные понятия.

Как определить, является ли ОПУ полноценным аналогом

Полноценный аналог должен соответствовать оригиналу как минимум по четырём группам параметров:

**Геометрия

• грузоподъёмность
• зубчатое зацепление
• условия эксплуатации.**

Для ответственных применений дополнительно проводится проверка:

• крепёжных соединений;
• монтажной конструкции;
• расчётного ресурса;
• жёсткости;
• материалов;
• термообработки.

Краткий ответ

Если ОПУ подходит по установочным размерам — можно ли его установить?

Физически — возможно.

Но совпадение размеров подтверждает только геометрическую совместимость.

Подойдёт ли он по нагрузкам?

Неизвестно, пока не проверена его грузоподъёмность.

Необходимо сравнить как минимум:

осевую нагрузку Fa, радиальную нагрузку Fr и опрокидывающий момент Mk.

Будет ли он корректно работать?

Только если дополнительно соответствуют:

• конструкция ОПУ;
• нагрузочная способность;
• ресурс;
• жёсткость;
• крепёж;
• внутренний зазор;
• зубчатое зацепление;
• пиньон;
• скорость вращения;
• условия смазки и эксплуатации.

Главный вывод

Подбирать ОПУ исключительно по наружному диаметру, внутреннему диаметру, высоте и отверстиям неправильно.

Совпадение установочных размеров говорит только о том, что подшипник можно разместить на существующем посадочном месте.

Чтобы определить, является ли он полноценным аналогом оригинального ОПУ, необходимо проверить:

D + d + H + отверстия + конструкцию + Fa + Fr + Mk + болты + зубчатое зацепление + ресурс.

И только после проверки этих параметров можно делать вывод, что ОПУ не только установится на машину, но и будет безопасно и корректно работать под расчётными нагрузками.
