ТВЧ зуба ОПУ (закалка токами высокой частоты)

ТВЧ-закалка зубчатого венца опорно-поворотного устройства — это современный метод поверхностной термической обработки, при котором зубья нагреваются токами высокой частоты до температуры закалки, а затем быстро охлаждаются. В результате поверхность зуба приобретает высокую твердость и износостойкость, а сердцевина сохраняет вязкость и способность выдерживать ударные нагрузки.

Такая технология значительно увеличивает срок службы зубчатого венца и широко применяется при производстве ОПУ для автокранов, экскаваторов, буровых установок, портовой, карьерной и другой тяжелой техники.

1. Суть процесса ТВЧ

При ТВЧ-закалке индуктор создает электромагнитное поле, которое вызывает быстрый нагрев поверхностного слоя зуба до температуры аустенизации. После достижения необходимой температуры зуб охлаждается водой или специальной охлаждающей жидкостью.

Благодаря высокой скорости нагрева закаляется только поверхностный слой металла, тогда как внутренняя часть зуба остается менее твердой и сохраняет пластичность.

Преимущества ТВЧ-закалки

• высокая твердость поверхности;
• повышенная износостойкость;
• высокий
• прочная и вязкая сердцевина;
• минимальные деформации детали;
• высокая производительность процесса;
• увеличение срока службы зубчатого венца.

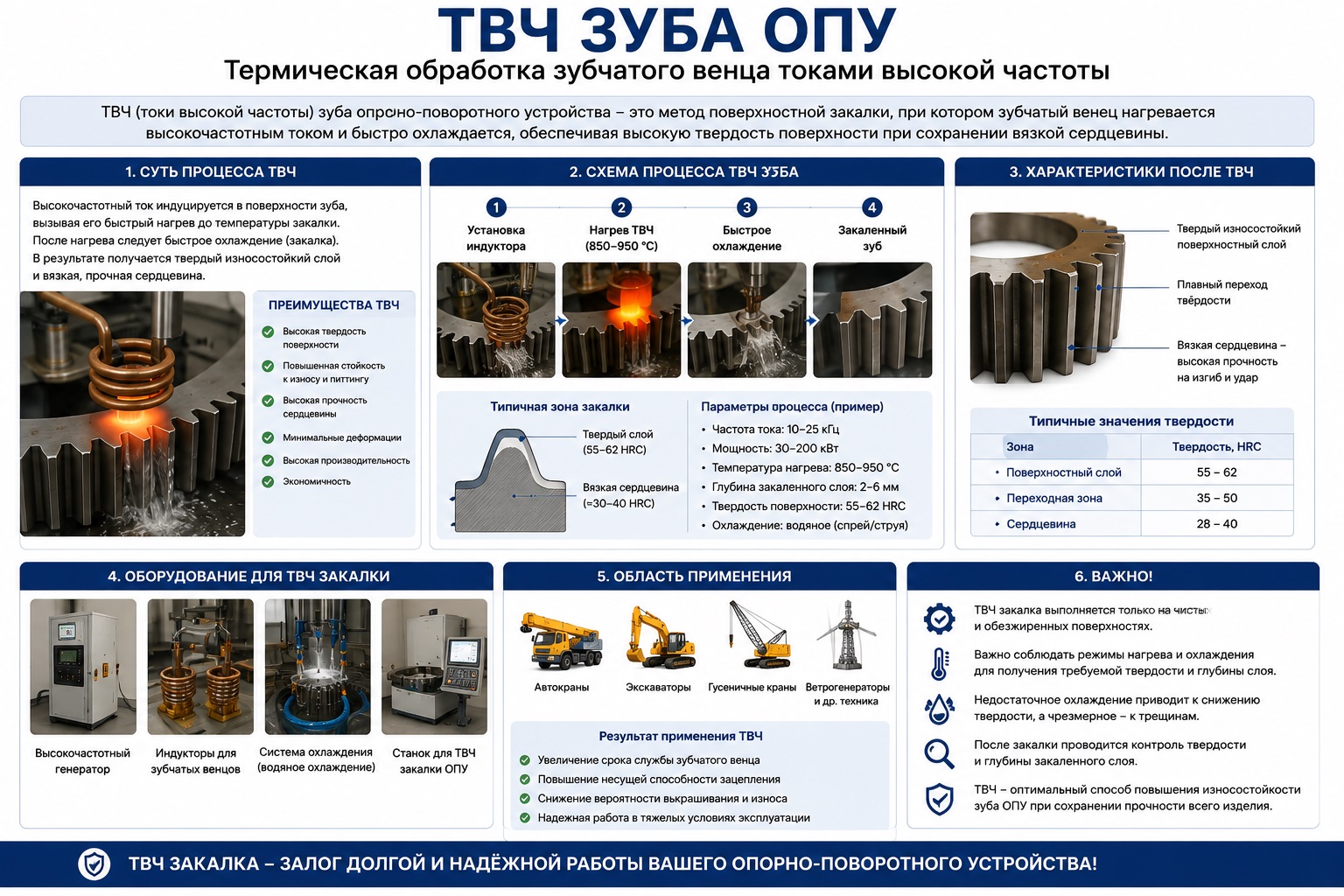

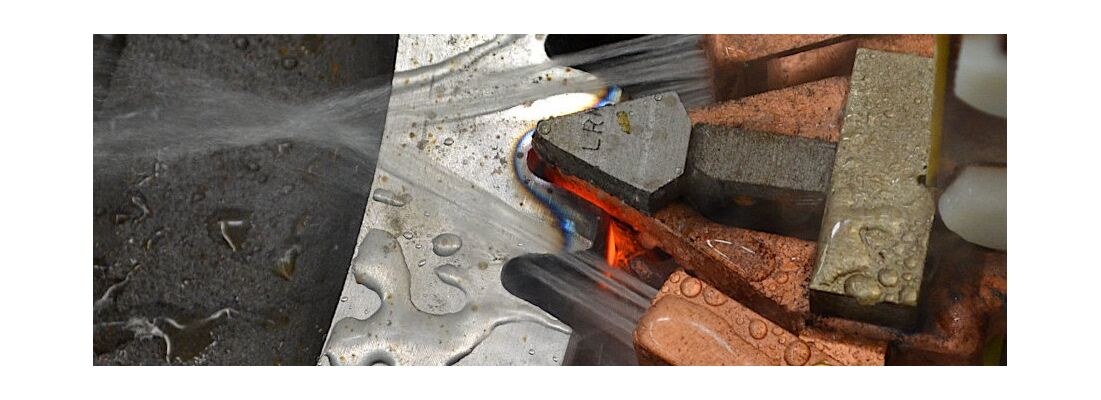

2. Схема процесса ТВЧ-закалки зуба

Процесс выполняется в несколько этапов.

Этап 1. Установка индуктора

Индуктор устанавливается таким образом, чтобы электромагнитное поле воздействовало непосредственно на рабочую поверхность зубьев.

Этап 2. Нагрев ТВЧ

Зуб нагревается до температуры примерно 850–950 °C.

Нагрев происходит за считанные секунды, что позволяет избежать перегрева всего изделия.

Этап 3. Быстрое охлаждение

После нагрева зуб немедленно охлаждается водой или специальной охлаждающей системой.

Именно на этом этапе формируется закаленный слой.

Этап 4. Получение закаленного зуба

После охлаждения поверхность приобретает высокую твердость, а внутренняя часть зуба остается вязкой и устойчивой к ударным нагрузкам.

Типичная зона закалки

После ТВЧ структура зуба делится на несколько зон.

Закаленный поверхностный слой

Имеет твердость 55–62 HRC.

Именно этот слой воспринимает основную нагрузку при работе механизма поворота.

Переходная зона

Твердость постепенно уменьшается.

Такая структура предотвращает образование трещин между твердым слоем и сердцевиной.

Сердцевина

Имеет твердость около 28–40 HRC.

Обеспечивает высокую прочность зуба при изгибе и ударных нагрузках.

Типичные параметры процесса

При промышленной ТВЧ-закалке обычно применяются следующие параметры:

• частота тока — 10–25 кГц;
• мощность установки — 30–200 кВт;
• температура нагрева — 850–950 °C;
• глубина закаленного слоя — 2–6 мм;
• твердость поверхности — 55–62 HRC;
• охлаждение — водяной спрей или струйное охлаждение.

Конкретные значения подбираются в зависимости от размеров ОПУ, марки стали и требований к изделию.

3. Характеристики зуба после ТВЧ

После правильной закалки зуб приобретает многослойную структуру.

Закаленная поверхность

Высокая твердость обеспечивает устойчивость к:

• абразивный износ;
• выкрашиванию;
• контактной усталости.

Переходный слой

Обеспечивает плавное изменение механических свойств и снижает вероятность появления трещин.

Вязкая сердцевина

Сохраняет способность воспринимать ударные нагрузки без разрушения зубьев.

Типичные значения твердости

4. Оборудование для ТВЧ-закалки

Для выполнения процесса используются:

• высокочастотный генератор;
• индукторы, изготовленные по форме зубчатого венца;
• система водяного охлаждения;
• специализированный станок для ТВЧ-закалки ОПУ.

Современное оборудование обеспечивает высокую точность нагрева и повторяемость результатов.

5. Область применения

ТВЧ-закалка зубчатых венцов применяется при производстве и восстановлении ОПУ для:

• автокранов;
• экскаваторов;
• гусеничных кранов;
• перегружателей;
• буровых установок;
• ветроэнергетических установок;
• карьерной техники;
• металлургического оборудования.

Результаты применения ТВЧ

Использование технологии позволяет:

• увеличить срок службы зубчатого венца;
• повысить несущую способность зубчатого зацепления;
• уменьшить вероятность выкрашивания зубьев;
• снизить скорость износа;
• обеспечить надежную работу в тяжелых условиях эксплуатации.

6. Важные рекомендации

Для получения качественной закалки необходимо соблюдать технологию.

Перед обработкой

• очистить поверхность зубьев;
• удалить масло и загрязнения;
• проверить геометрию венца.

Во время закалки

Необходимо строго контролировать:

• температуру нагрева;
• мощность генератора;
• время воздействия;
• скорость охлаждения.

После закалки

Рекомендуется выполнить:

• измерение твердости;
• контроль глубины закаленного слоя;
• визуальный осмотр поверхности;
• проверку на отсутствие трещин.

Заключение

ТВЧ-закалка зубьев опорно-поворотного устройства является одним из наиболее эффективных способов повышения ресурса ОПУ. Благодаря сочетанию твердой износостойкой поверхности и вязкой сердцевины зубья лучше выдерживают высокие контактные нагрузки, ударные воздействия и интенсивную эксплуатацию. Правильно выполненная ТВЧ-обработка позволяет значительно увеличить срок службы зубчатого венца, снизить затраты на ремонт и обеспечить надежную работу механизма поворота даже в самых тяжелых условиях эксплуатации.
