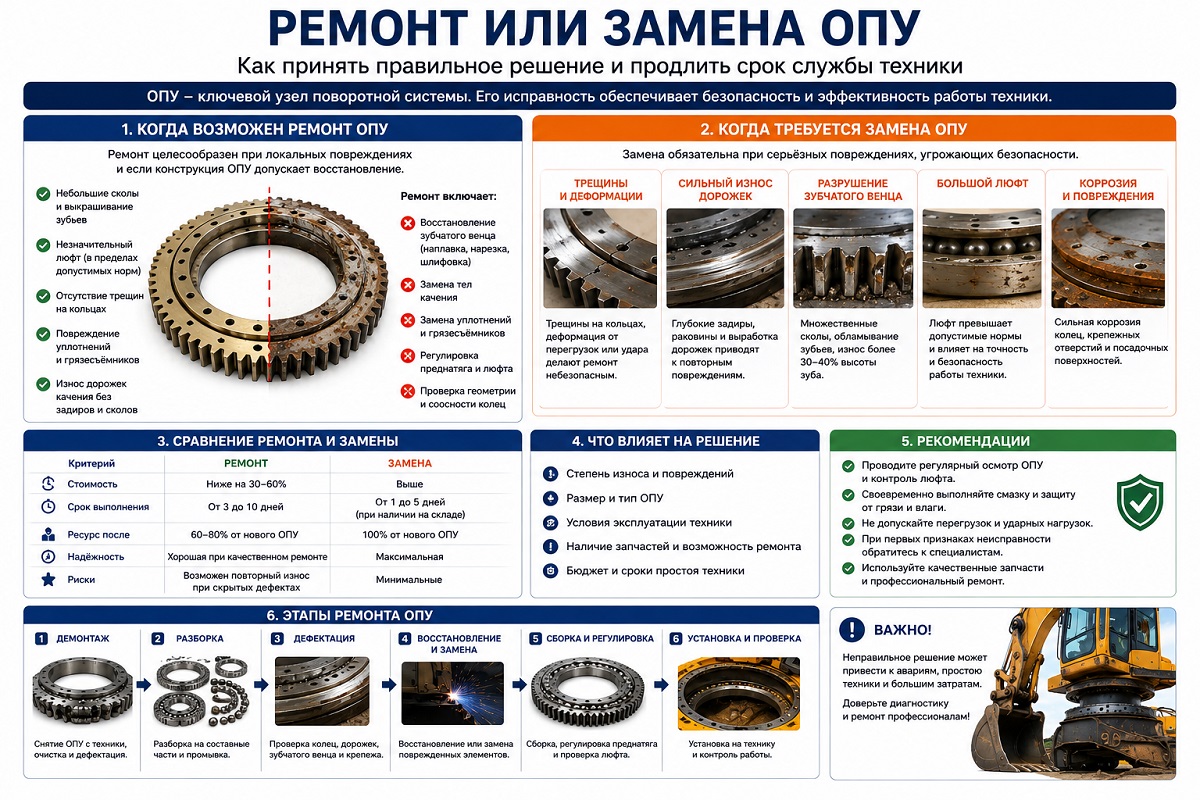

Ремонт или замена

Опорно-поворотное устройство (ОПУ) является одним из наиболее ответственных узлов поворотного механизма крана, экскаватора, буровой установки и другой спецтехники. От его технического состояния напрямую зависит безопасность эксплуатации, точность работы оборудования и срок службы механизма поворота.

При появлении первых признаков неисправности владельцы техники часто задаются вопросом: ремонтировать ОПУ или заменить его новым? Ответ зависит от характера повреждений, степени износа и экономической целесообразности восстановления.

Ниже рассмотрены основные критерии выбора.

1. Когда возможен ремонт ОПУ

Ремонт целесообразен в тех случаях, когда повреждения носят локальный характер и конструкция опорно-поворотного устройства позволяет выполнить восстановительные работы без снижения надежности.

Небольшие сколы и выкрашивание зубьев

Если повреждены отдельные участки зубчатого венца и отсутствуют глубокие трещины, возможно восстановление рабочей поверхности методом наплавки, механической обработки или шлифовки.

Незначительный люфт

Если величина люфта находится в пределах допустимых значений либо незначительно превышает норму, проблему можно устранить регулировкой, заменой отдельных элементов или восстановлением рабочих поверхностей.

Отсутствие трещин на кольцах

При отсутствии трещин и деформаций несущих колец конструкция сохраняет необходимую прочность и может быть восстановлена.

Повреждение уплотнений

Изношенные уплотнения и грязесъемники заменяются новыми без необходимости полной замены ОПУ.

Незначительный износ дорожек качения

Если на дорожках отсутствуют глубокие задиры, сколы и разрушения, допускается восстановление рабочих поверхностей.

Что включает ремонт

В зависимости от характера неисправности могут выполняться следующие работы:

• восстановление зубчатого венца;
• наплавка и механическая обработка зубьев;
• замена тел качения;
• замена сепараторов;
• установка новых уплотнений;
• правила
• контроль геометрии колец;
• проверка соосности;
• сборка и контроль качества.

2. Когда требуется замена ОПУ

В некоторых случаях дальнейшая эксплуатация и ремонт становятся экономически нецелесообразными или небезопасными.

Трещины и деформация колец

Наличие трещин свидетельствует о потере прочности конструкции.

Причины:

• перегрузка;
• ударные нагрузки;
• усталость металла.

Такие повреждения практически не подлежат надежному восстановлению.

Сильный износ дорожек качения

Если дорожки имеют глубокие раковины, задиры и значительную выработку, восстановление часто обходится дороже установки нового ОПУ.

Разрушение зубчатого венца

Замена обязательна при:

• массовом выкрашивании зубьев;
• обламывании зубьев;
• износе более 30–40 % высоты зуба;
• сильном повреждении рабочей поверхности.

Большой люфт

Если измеренный люфт значительно превышает допустимые значения, дальнейшая эксплуатация становится опасной.

Последствия:

• мечты
• ускоренный износ шестерни;
• риск заклинивания механизма;
• разрушение дорожек качения.

Коррозия и механические повреждения

Глубокая коррозия, повреждение посадочных поверхностей и крепежных отверстий существенно снижают надежность узла.

3. Сравнение ремонта и замены

4. Что влияет на выбор

При

Степень износа

Определяется состояние:

• зубчатого венца;
• дорожек качения;
• колец;
• тел качения;
• крепежных отверстий.

Размер и тип ОПУ

Для некоторых моделей ремонт экономически выгоднее, чем изготовление нового изделия.

Условия эксплуатации

Учитываются:

• интенсивность работы;
• перегрузки;
• температура;
• запыленность;
• влажность;
• наличие ударных нагрузок.

Наличие запасных частей

Если необходимые комплектующие имеются в наличии, ремонт выполняется значительно быстрее.

Стоимость простоя техники

Во многих отношениях

5. Рекомендации специалистов

Чтобы максимально увеличить срок службы опорно-поворотного устройства, рекомендуется:

• регулярно проводить технический осмотр;
• счет
• своевременно выполнять смазку;
• защищать ОПУ от попадания грязи и влаги;
• избегать перегрузок и резких ударных нагрузок;
• при первых признаках неисправности проводить диагностику;
• использовать только качественные запасные части и смазочные материалы.

6. Этапы ремонта ОПУ

Капитальный ремонт опорно-поворотного устройства включает несколько последовательных этапов.

1. Демонтаж

ОПУ снимается с техники, очищается от загрязнений и подготавливается к диагностике.

2. Анализ

Узел полностью разбирается.

Извлекаются:

• тела качения;
• сепараторы;
• уплотнения;
• крепежные элементы.

3. Дефектация

Проводится тщательный контроль состояния:

• колец;
• дорожек качения;
• зубчатого венца;
• крепежных отверстий.

Определяются детали, подлежащие восстановлению или замене.

4. Восстановление

Выполняются:

• восстановление зубьев;
• замена поврежденных элементов;
• механическая обработка;
• шлифовка рабочих поверхностей.

5. Сборка и регулировка

После ремонта производится:

• установка новых комплектующих;
• регулировка предварительного натяга;
• контроль люфта;
• проверка плавности вращения.

6. Установка и испытания

Отремонтированное или новое ОПУ устанавливается на технику.

После монтажа проводится:

• проверка момента затяжки болтов;
• контроль зацепления приводной шестерни;
• пробный запуск механизма;
• контроль работы под нагрузкой.

Важно

Неправильное решение между ремонтом и заменой может привести к аварийной остановке техники, дорогостоящему ремонту механизма поворота и длительным простоям. Поэтому окончательное решение рекомендуется принимать только после профессиональной диагностики, дефектации и оценки технического состояния опорно-поворотного устройства.

В компании «ВСЦС ОСНОВА» выполняется комплексная диагностика, дефектация, ремонт и поставка новых опорно-поворотных устройств для автокранов, экскаваторов, буровых установок, КМУ и другой спецтехники. Специалисты помогут определить, когда ремонт действительно оправдан, а когда более надежным и экономически выгодным решением станет полная замена ОПУ.
