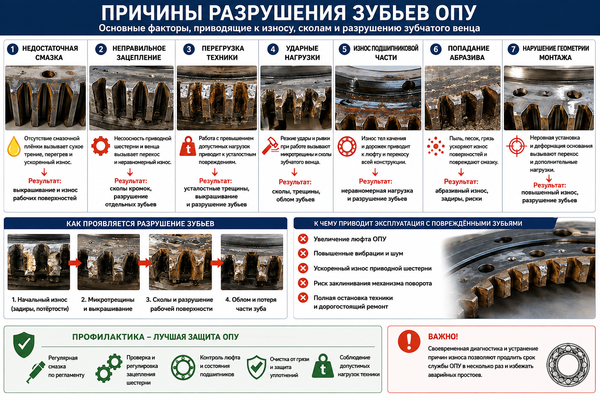

Причины разрушения зубьев ОПУ

Разрушение зубчатого венца опорно-поворотного устройства — одна из наиболее распространенных причин дорогостоящего ремонта спецтехники. Ниже рассмотрены основные причины, признаки и способы предотвращения подобных неисправностей.

1. Недостаточная смазка

Смазка образует защитную пленку между зубьями приводной шестерни и зубчатого венца. При ее отсутствии или недостаточном количестве возникает сухое трение, резко увеличивается температура контактных поверхностей и ускоряется износ металла.

Что происходит

• увеличивается коэффициент трения;
• появляется перегрев зубьев;
• ускоряется износ рабочей поверхности;
• возникают задиры и микротрещины.

Последствия

• выкрашивание поверхности зубьев;
• повышенный шум при вращении;
• ускоренный износ приводной шестерни;
• сокращение срока службы ОПУ.

2. Неправильное зацепление

Если приводная шестерня неправильно отрегулирована относительно зубчатого венца, нагрузка распределяется неравномерно. Контакт происходит только частью поверхности зуба, что вызывает локальное разрушение металла.

Причины

• неправильная регулировка зазора;
• перекос редуктора;
• деформация креплений;
• износ посадочных мест.

Последствия

• сколы кромок зубьев;
• разрушение отдельных зубьев;
• быстрый износ шестерни;
• повышенные ударные нагрузки.

3. Перегрузка техники

Работа крана, экскаватора или другой спецтехники с превышением допустимой грузоподъемности приводит к многократному увеличению нагрузки на зубчатый венец.

Что происходит

Металл начинает работать на пределе прочности, появляются усталостные напряжения, которые постепенно перерастают в трещины.

Последствия

• усталостные трещины;
• выкрашивание металла;
• разрушение зубьев;
• деформация дорожек качения.

4. Ударные нагрузки

Резкие остановки механизма поворота, рывки, столкновения рабочего оборудования и неправильная эксплуатация создают ударные нагрузки, значительно превышающие расчетные.

В результате

• появляются микротрещины;
• возникают сколы;
• происходит облом зубьев;
• увеличивается вероятность заклинивания механизма.

Особенно опасны регулярные ударные нагрузки при работе крана с тяжелыми грузами.

5. Износ подшипниковой части

По мере эксплуатации дорожки качения и тела качения постепенно изнашиваются. Из-за увеличения люфта кольца начинают смещаться относительно друг друга.

Это приводит к

• перекосу зубчатого венца;
• неравномерному контакту зубьев;
• повышенной нагрузке на отдельные участки;
• ускоренному разрушению зубчатого зацепления.

Регулярный контроль люфта позволяет своевременно обнаружить проблему.

6. Попадание абразива

Пыль, песок, грязь, металлическая стружка и другие твердые частицы работают как абразивный материал.

Что происходит

Абразив разрушает смазочную пленку и начинает буквально стачивать рабочие поверхности зубьев.

Последствия

• ускоренный абразивный износ;
• задиры;
• увеличение зазоров;
• разрушение поверхности зубьев.

Наиболее часто подобные повреждения встречаются у карьерной и строительной техники.

7. Нарушение геометрии монтажа

Некачественный монтаж ОПУ может стать причиной преждевременного выхода из строя даже нового узла.

Возможные причины

• неровная опорная поверхность;
• неправильная затяжка болтов;
• перекос основания;
• деформация рамы техники.

Последствия

• повышенный люфт;
• неравномерная нагрузка;
• разрушение отдельных зубьев;
• сокращение срока службы ОПУ.

Как развивается разрушение зубьев

Повреждение зубчатого венца обычно происходит постепенно.

Этап 1. Начальный износ

На поверхности появляются небольшие потертости, царапины и задиры. На этом этапе проблему еще можно устранить правильной регулировкой и качественной смазкой.

Этап 2. Микротрещины и выкрашивание

Под действием циклических нагрузок появляются микротрещины, начинается выкрашивание поверхностного слоя металла.

Этап 3. Сколы и разрушение рабочей поверхности

Размер повреждений увеличивается, отдельные участки зубьев начинают разрушаться, появляются глубокие сколы.

Этап 4. Облом зубьев

Последняя стадия — полный или частичный облом зубьев. Эксплуатация техники становится опасной и требует немедленной замены или ремонта ОПУ.

К чему приводит эксплуатация с поврежденными зубьями

Продолжение работы с изношенным зубчатым венцом значительно увеличивает стоимость последующего ремонта.

Основные последствия:

• увеличение люфта ОПУ;
• сильные вибрации при вращении;
• повышенный уровень шума;
• ускоренный износ приводной шестерни;
• риск заклинивания механизма поворота;
• повреждение редуктора;
• дорогостоящий капитальный ремонт;
• аварийная остановка техники.

Профилактика разрушения зубьев ОПУ

Чтобы максимально продлить срок службы опорно-поворотного устройства, рекомендуется:

• регулярно выполнять смазку в соответствии с регламентом производителя;
• контролировать правильность зацепления приводной шестерни;
• периодически измерять осевой и радиальный люфт;
• очищать зубчатый венец от грязи, песка и металлической стружки;
• проверять состояние уплотнений;
• не превышать допустимую грузоподъемность техники;
• своевременно выполнять диагностику и замену изношенных деталей.

Важно

Своевременное техническое обслуживание и регулярный контроль состояния зубчатого венца позволяют увеличить срок службы ОПУ в несколько раз, снизить вероятность аварийных простоев и избежать дорогостоящего ремонта всей поворотной системы спецтехники
