КонтактыКакие бывают зубчатые зацепления ОПУ
Зубчатый венец опорно-поворотного устройства (ОПУ) предназначен для передачи крутящего момента от механизма поворота к поворотной платформе. В зависимости от конструкции техники и условий эксплуатации применяются различные типы зубчатых зацеплений.

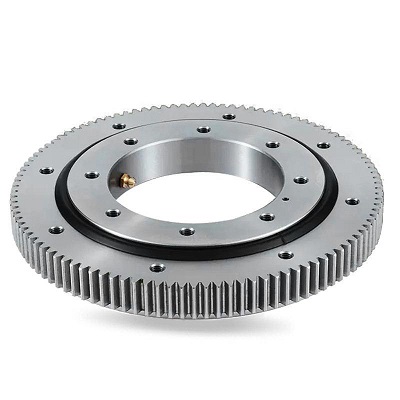

1. ОПУ с наружным зубчатым зацеплением
Это наиболее распространенный тип ОПУ.
Зубья расположены на наружной поверхности кольца, а приводная шестерня находится с внешней стороны.
Преимущества
- простая конструкция;
- удобный доступ для обслуживания;
- легко контролировать состояние зубьев;
- простая смазка;
- доступная стоимость изготовления.
Недостатки
- зубья открыты и сильнее загрязняются;
- требуется регулярная очистка и смазка;
- повышенное воздействие влаги и абразива.
Применение
- автокраны;
- башенные краны;
- экскаваторы;
- КМУ;
- автовышки;
- буровые установки.
Это самый распространенный вариант для строительной техники.

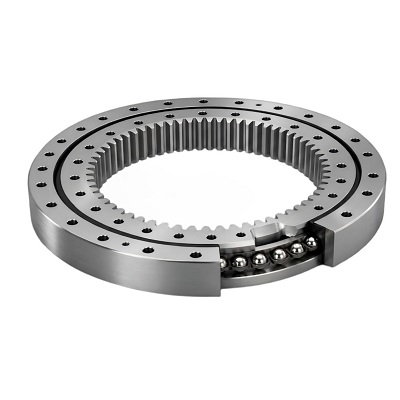

2. ОПУ с внутренним зубчатым зацеплением
Зубья расположены внутри кольца.
Приводная шестерня работает внутри опорно-поворотного устройства.
Преимущества
- зубья лучше защищены от грязи;
- меньше воздействие воды и песка;
- компактная конструкция;
- ниже уровень шума.
Недостатки
- сложнее выполнять осмотр;
- обслуживание занимает больше времени;
- стоимость изготовления выше.
Применение
- экскаваторы;
- карьерная техника;
- промышленное оборудование;
- поворотные столы станков;
- роботизированные комплексы.

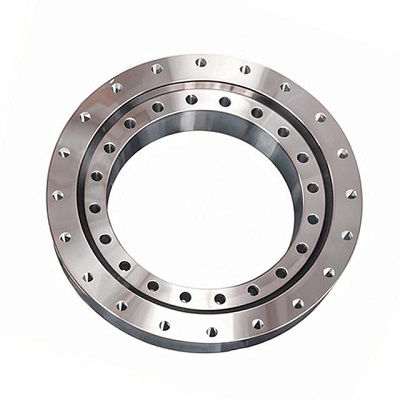

3. ОПУ без зубчатого венца
В данной конструкции зубья отсутствуют.
Передача вращения осуществляется через:
- отдельный зубчатый венец;
- цепную передачу;
- фрикционный привод;
- гидравлический механизм.
Преимущества
- меньшая стоимость;
- универсальность;
- возможность установки собственного привода.
Недостатки
- требуется дополнительный механизм передачи вращения;
- увеличивается количество деталей.
Применение
- поворотные столы;
- сварочные позиционеры;
- конвейеры;
- промышленное оборудование.
Тип профиля зубьев
Практически все современные ОПУ используют эвольвентное зубчатое зацепление.
Преимущества эвольвентного профиля:
- плавное зацепление;
- равномерное распределение нагрузки;
- высокая долговечность;
- взаимозаменяемость шестерен;
- простота изготовления.
Именно такой профиль применяется на продукции Rothe Erde, Rollix, IMO, SKF, Kaydon, Liebherr и большинстве других производителей.
По расположению привода
Также ОПУ различаются по расположению приводной шестерни.
Одностороннее зацепление
Используется одна приводная шестерня.
Подходит для большинства кранов и экскаваторов.
Двустороннее зацепление
Используются две приводные шестерни.
Преимущества:
- более равномерная нагрузка;
- отсутствие перекоса;
- повышенная грузоподъемность.
Применяется на:
- тяжелых кранах;
- металлургическом оборудовании;
- крупных экскаваторах.
По точности изготовления
Зубчатые венцы бывают:
- обычной точности;
- повышенной точности;
- прецизионные.
Последние используются на станках, роботизированных комплексах и высокоточных поворотных столах.
Сравнение типов зубчатых зацеплений
| Тип ОПУ | Защита зубьев | Обслуживание | Стоимость | Наиболее распространенное применение |
|---|---|---|---|---|
| Наружное зацепление | Средняя | Простое | Ниже | Автокраны, экскаваторы, КМУ |
| Внутреннее зацепление | Высокая | Более сложное | Выше | Карьерная техника, промышленность |
| Без зубчатого венца | Не требуется | Зависит от привода | Ниже | Поворотные столы, специальные механизмы |
Какой вариант лучше?
Для большинства строительных машин оптимальным выбором является ОПУ с наружным зубчатым зацеплением — оно проще в обслуживании, дешевле и позволяет быстро контролировать состояние зубьев.
Если техника работает в условиях высокой запыленности, влажности или абразивного износа (карьеры, металлургия, морские условия), предпочтительнее ОПУ с внутренним зубчатым зацеплением, так как зубчатый венец лучше защищен от внешней среды.
При подборе нового ОПУ важно учитывать не только тип зацепления, но и модуль зуба, количество зубьев, диаметр делительной окружности, тип тел качения и схему крепления — только совпадение всех этих параметров обеспечивает правильную работу механизма поворота.
