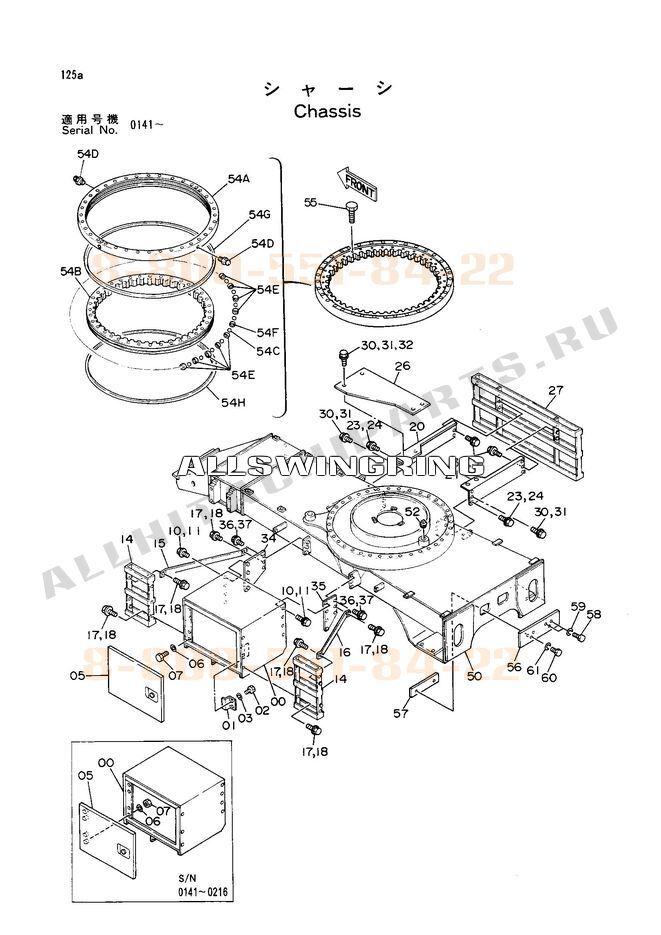

Опорно-поворотное устройство Hitachi EX100W

Проверку совместимости поворотного узла для HITACHI EX100W целесообразно основывать на данных установленного ранее узла, когда заводская документация неполная или отсутствует. Каталожный номер: 6008417.

В этом варианте применения важно проверить геометрию сопряжения по фактическим монтажным поверхностям, учитывая возможные различия между серийными исполнениями.

По демонтированному узлу EX100W лучше записать:

• По узлу EX100W — осмотреть посадочные поверхности и отметить следы ремонта или износа
• Зафиксировать параметры зубчатого венца только по фактическим измерениям
• Для EX100W — сделать фотографии общего вида и мест крепления до и после демонтажа, если это возможно
• Подтвердить критичные монтажные размеры вторым независимым замером

Если маркировка читается не полностью, по узлу EX100W размеры удобнее снимать после очистки монтажных поверхностей, чтобы не восстанавливать исходные данные по памяти.

При подборе оригинального исполнения для узла EX100W исполнение согласовывают по нескольким независимо проверяемым признакам; совпадение только по модели машины не считают достаточным.

Для контрольной сверки позиции 6008417 по модели EX100W каталожное обозначение сопоставляют с маркировкой демонтированного ОПУ и фактической конфигурацией техники Экскаватор среднего класса. Дополнительно проверяют наружный и внутренний диаметры, общую высоту, крепёжные окружности, количество и диаметр отверстий, а при наличии зубчатого венца — его расположение и измеряемые параметры. Совпадение одного номера без контроля присоединительных размеров не считается достаточным основанием для установки.

Если требуется заранее оценить этапы замены, по данным для EX100W удобно использовать инструкцию порядок замены ОПУ экскаватора. Рекомендации удобно использовать как дополнительный контроль перед заказом EX100W.

После такой проверки снижается риск заказа несовместимого узла перед заказом нового ОПУ для EX100W.
