Опорно поворотное устройство IMO SP-I 0841/2-10086

SP-I 0841/2-10086
под заказ
Цена по запросу
shareПоделиться
Что мы предлагаем
  • — Техническую консультацию по всем видам ОПУ
  • — Конструктивное решение и расчет
  • — Демонтаж и монтаж с проверкой
  • — Выезд специалиста
  • — Разработку конструкции и чертежа
Наши преимущества
  • — Гарантийный срок — 24 месяца
  • — Оповещение по SMS
  • — Возврат и обмен в случае брака
  • — Различные способы оплаты
  • — Лучшая цена
Варианты оплаты
Доставка

Опорно поворотное устройство IMO SP-I 0841/2-10086 — поворотный привод IMO серии SP-I. При подборе поворотного привода важно сопоставить присоединительные размеры, исполнение корпуса, монтажную схему и параметры конкретного оборудования. Для корректной замены необходимо проверять совокупность конструктивных и присоединительных параметров, а не только наружные габариты узла.

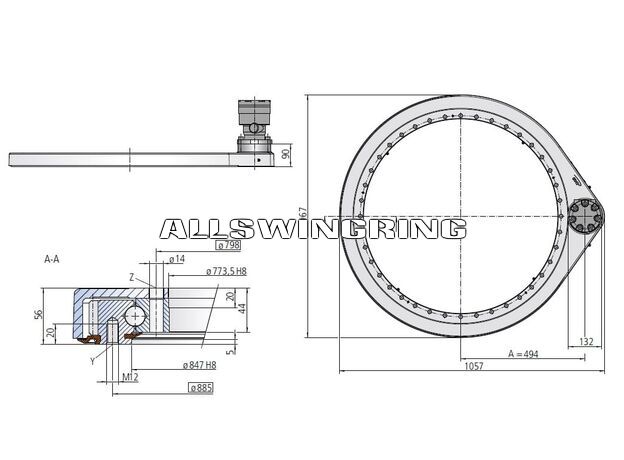

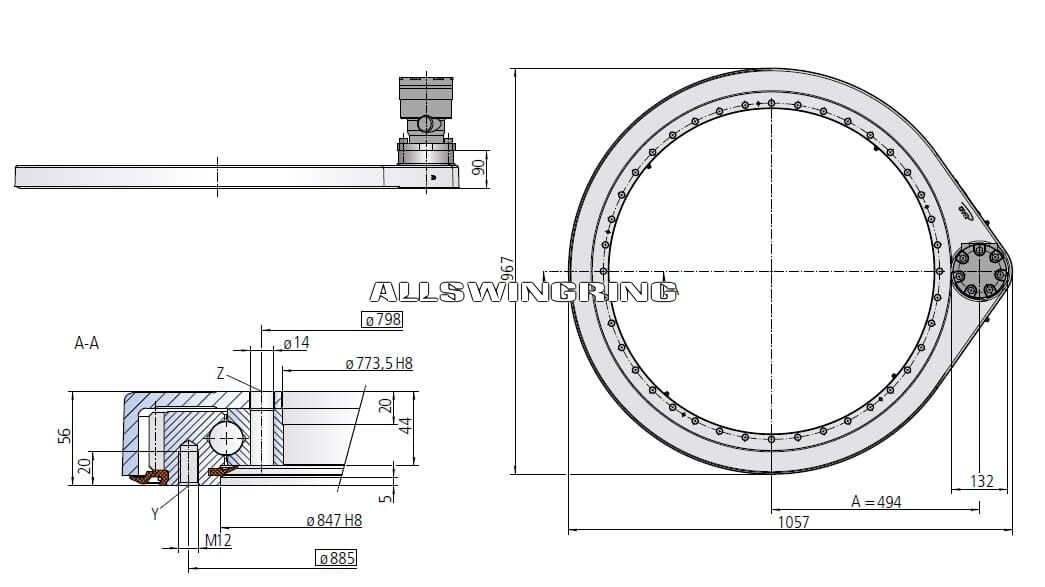

Размеры и технические параметры

  • Внешний диаметр: 967 мм
  • Внутренний диаметр: 773 мм
  • Высота: 56 мм
  • Модуль зуба: 4
  • Количество наружных отверстий: 36 шт.
  • Количество внутренних отверстий: 40 шт.

Совпадение основных габаритов является первым этапом подбора. Дополнительно проверяются расположение крепёжных отверстий, конструкция дорожек качения, рабочие зазоры и допустимые нагрузки.

Подбор и изготовление аналога поворотного привода IMO

Если оригинальный поворотный привод недоступен, снят с производства или требуется исполнение с конкретными присоединительными параметрами, можно рассмотреть изготовление поворотного узла по чертежу и размерам. Для расчёта желательно предоставить каталожный номер, чертёж, фотографии и основные размеры узла. Дополнительно учитываются монтажная схема и конструктивное исполнение привода.

Другие поворотные механизмы IMO представлены в соответствующем разделе каталога. Если маркировка отсутствует или требуется проверить параметры демонтированного изделия, полезно изучить материал почему одних установочных размеров недостаточно для подбора.

Чтобы купить поворотный привод IMO, узнать цену или заказать подбор аналога, сообщите серию, каталожное обозначение и имеющиеся технические параметры. Для точного расчёта желательно приложить чертёж, фотографии или результаты замеров.

Количество внутренних отверстий:
40
Количество наружных отверстий:
36
Количество рядов:
Однорядный
Внешний диаметр:
967
Внутренний диаметр:
773
Высота:
56
Модуль:
4
Вес:
102

Информация по технике

Производитель:
IMO
