Опорно поворотное устройство IMO WD-L 0625/3-06290

WD-L 0625/3-06290
под заказ
Цена по запросу
shareПоделиться
Что мы предлагаем
  • — Техническую консультацию по всем видам ОПУ
  • — Конструктивное решение и расчет
  • — Демонтаж и монтаж с проверкой
  • — Выезд специалиста
  • — Разработку конструкции и чертежа
Наши преимущества
  • — Гарантийный срок — 24 месяца
  • — Оповещение по SMS
  • — Возврат и обмен в случае брака
  • — Различные способы оплаты
  • — Лучшая цена
Варианты оплаты
Доставка

Опорно поворотное устройство IMO WD-L 0625/3-06290 — поворотный привод IMO серии WD-L. При подборе поворотного привода важно сопоставить присоединительные размеры, исполнение корпуса, монтажную схему и параметры конкретного оборудования. Для корректной замены необходимо проверять совокупность конструктивных и присоединительных параметров, а не только наружные габариты узла.

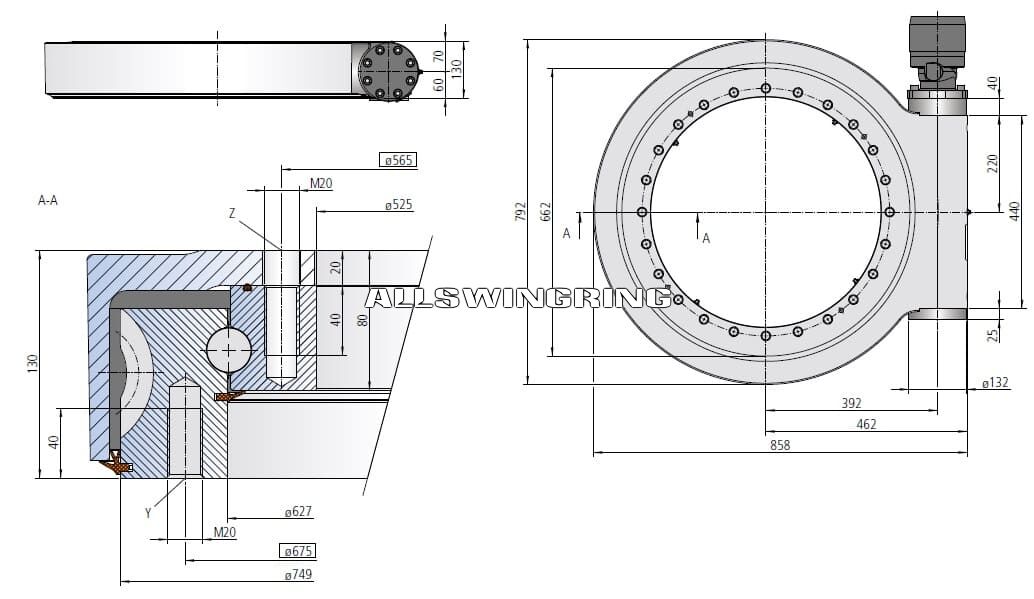

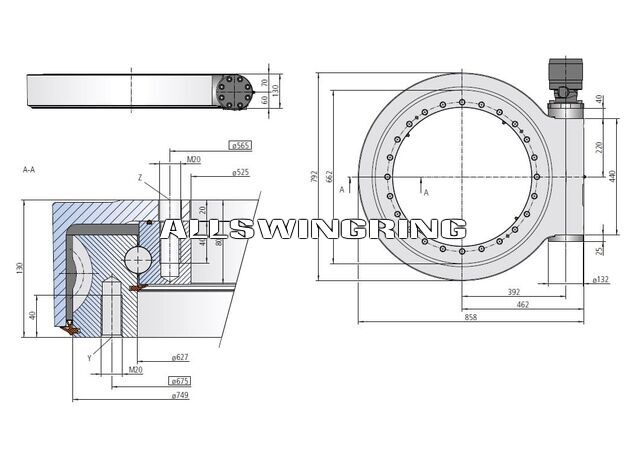

Размеры и технические параметры

  • Внешний диаметр: 749 мм
  • Внутренний диаметр: 525 мм
  • Высота: 130 мм
  • Модуль зуба: 7
  • Количество наружных отверстий: 24 шт.
  • Количество внутренних отверстий: 24 шт.

Для взаимозаменяемости проверяют посадочные размеры, отверстия, конструкцию колец и параметры нагружения. Поэтому окончательный подбор рекомендуется выполнять по номеру, чертежу или полным замерам.

Подбор и изготовление аналога поворотного привода IMO

Если оригинальный поворотный привод недоступен, снят с производства или требуется исполнение с конкретными присоединительными параметрами, можно рассмотреть изготовление поворотного узла по чертежу и размерам. Для расчёта желательно предоставить каталожный номер, чертёж, фотографии и основные размеры узла. Дополнительно учитываются монтажная схема и конструктивное исполнение привода.

Другие поворотные механизмы IMO представлены в соответствующем разделе каталога. Если маркировка отсутствует или требуется проверить параметры демонтированного изделия, полезно изучить материал как снять основные размеры поворотного узла.

Чтобы купить поворотный привод IMO, узнать цену или заказать подбор аналога, сообщите серию, каталожное обозначение и имеющиеся технические параметры. Для точного расчёта желательно приложить чертёж, фотографии или результаты замеров.

Количество внутренних отверстий:
24
Количество наружных отверстий:
24
Количество рядов:
Однорядный
Внешний диаметр:
749
Внутренний диаметр:
525
Высота:
130
Модуль:
7
Вес:
235

Информация по технике

Производитель:
IMO
