Опорно поворотное устройство IMO WD-L 0625/3-12004

Опорно поворотное устройство IMO WD-L 0625/3-12004 — поворотный привод IMO серии WD-L. При подборе поворотного привода важно сопоставить присоединительные размеры, исполнение корпуса, монтажную схему и параметры конкретного оборудования. Для корректной замены необходимо проверять совокупность конструктивных и присоединительных параметров, а не только наружные габариты узла.

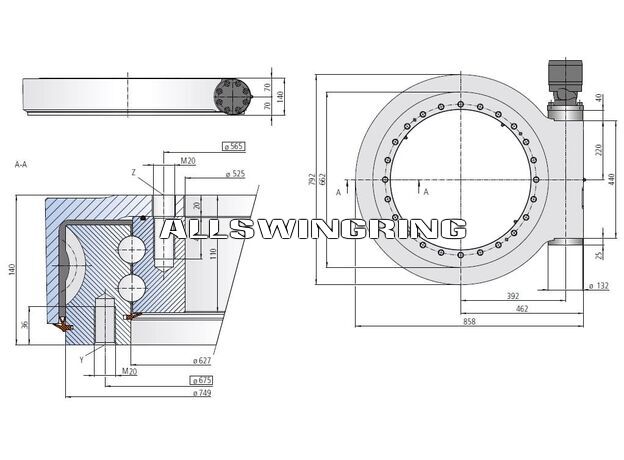

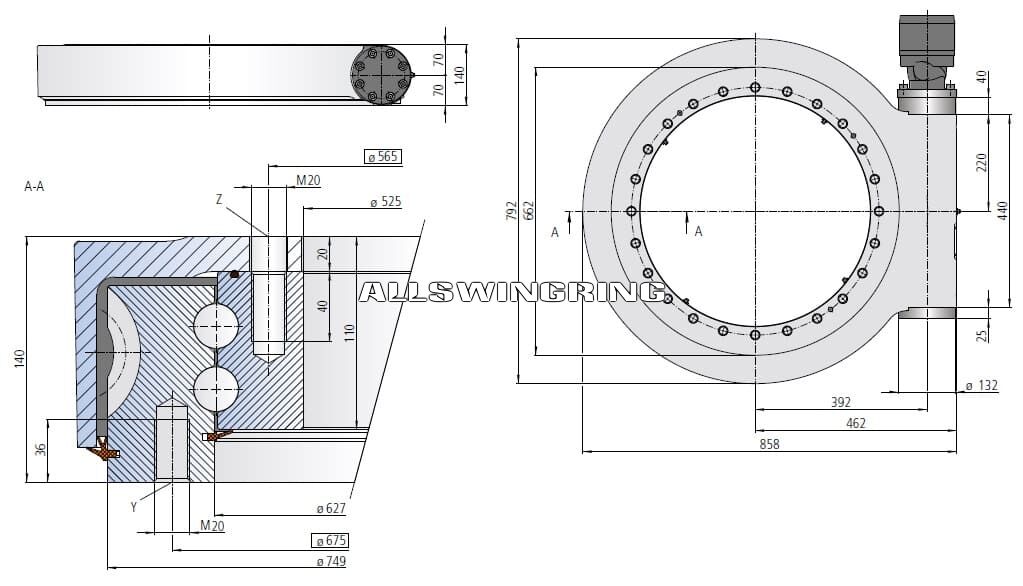

Размеры и технические параметры

• Внешний диаметр: 749 мм
• Внутренний диаметр: 525 мм
• Высота: 140 мм
• Модуль зуба: 7
• Количество наружных отверстий: 24 шт.
• Количество внутренних отверстий: 24 шт.

Совпадение основных габаритов является первым этапом подбора. Дополнительно проверяются расположение крепёжных отверстий, конструкция дорожек качения, рабочие зазоры и допустимые нагрузки.

Подбор и изготовление аналога поворотного привода IMO

Если оригинальный поворотный привод недоступен, снят с производства или требуется исполнение с конкретными присоединительными параметрами, можно рассмотреть изготовление поворотного узла по чертежу и размерам. Для расчёта желательно предоставить каталожный номер, чертёж, фотографии и основные размеры узла. Дополнительно учитываются монтажная схема и конструктивное исполнение привода.

Другие поворотные механизмы IMO представлены в соответствующем разделе каталога. Если маркировка отсутствует или требуется проверить параметры демонтированного изделия, полезно изучить материал как снять основные размеры поворотного узла.

Чтобы купить поворотный привод IMO, узнать цену или заказать подбор аналога, сообщите серию, каталожное обозначение и имеющиеся технические параметры. Для точного расчёта желательно приложить чертёж, фотографии или результаты замеров.
