Опорно поворотное устройство Leonessa V25E195

под заказ
Цена по запросу
shareПоделиться
Что мы предлагаем
  • — Техническую консультацию по всем видам ОПУ
  • — Конструктивное решение и расчет
  • — Демонтаж и монтаж с проверкой
  • — Выезд специалиста
  • — Разработку конструкции и чертежа
Наши преимущества
  • — Гарантийный срок — 24 месяца
  • — Оповещение по SMS
  • — Возврат и обмен в случае брака
  • — Различные способы оплаты
  • — Лучшая цена
Варианты оплаты
Доставка

Опорно поворотное устройство Leonessa V25E195 — опорно-поворотное устройство Leonessa с наружным зубчатым зацеплением. Совместимость поворотного подшипника определяется по совокупности размеров и технических параметров, а не только по внешнему диаметру.

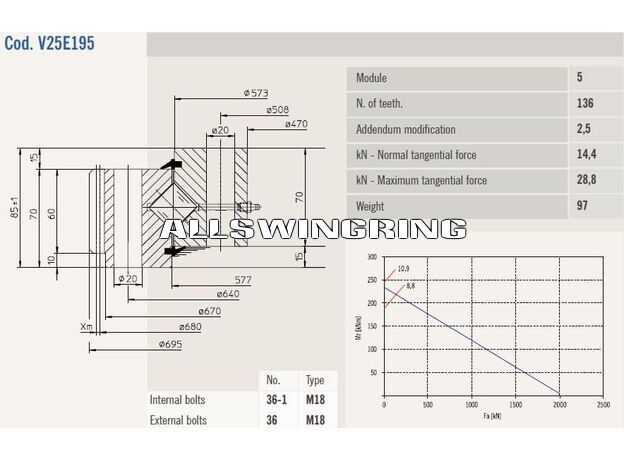

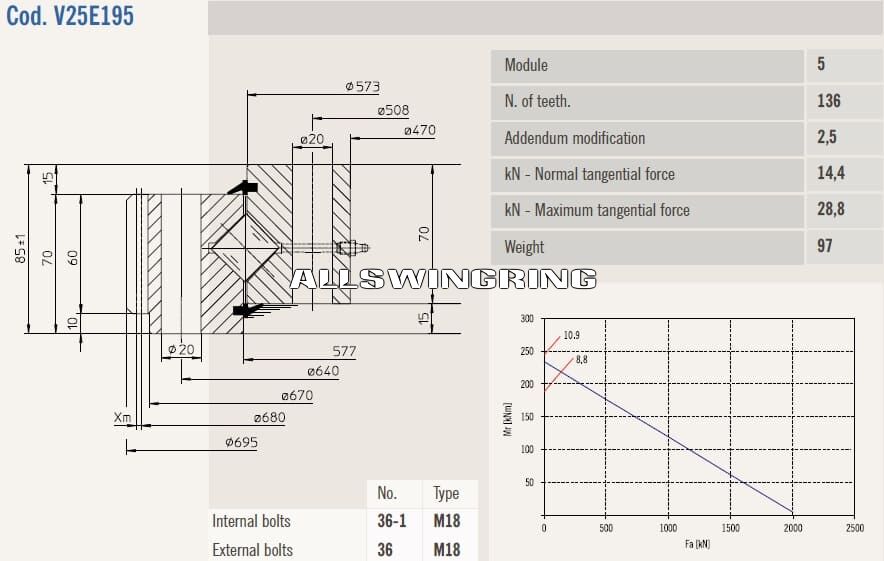

Размеры и технические параметры

  • Внешний диаметр: 695 мм
  • Внутренний диаметр: 470 мм
  • Высота: 85 мм
  • Модуль зуба: 5
  • Количество зубьев: 136 шт.
  • Количество наружных отверстий: 36 шт.
  • Количество внутренних отверстий: 36 шт.
  • Высота зуба: 60 мм

Совпадение основных габаритов является первым этапом подбора. Дополнительно проверяются расположение крепёжных отверстий, конструкция дорожек качения, рабочие зазоры и допустимые нагрузки. Для зубчатого венца указаны модуль зуба 5 и количество зубьев 136; эти параметры необходимо сопоставлять с приводной шестернёй.

Подбор и изготовление аналога Leonessa

Если оригинальное изделие недоступно, снято с производства или требуется исполнение с конкретными присоединительными параметрами, можно рассмотреть изготовление аналога ОПУ. Для расчёта желательно предоставить каталожный номер, чертёж, фотографии или размеры демонтированного узла. При наличии зубчатого венца дополнительно проверяются модуль, количество зубьев и расположение зацепления.

Другие поворотные механизмы Leonessa представлены в соответствующем разделе каталога. Если маркировка отсутствует или требуется проверить параметры демонтированного изделия, полезно изучить материал как определить модуль зуба ОПУ.

Для запроса цены, срока поставки или изготовления аналога сообщите каталожное обозначение и приложите имеющиеся размеры либо чертёж. Это позволяет быстрее проверить совместимость и подготовить техническое предложение.

Высота зуба:
60
Зацепление:
Наружное
Количество внутренних отверстий:
36
Количество наружных отверстий:
36
Количество рядов:
Однорядный
Внешний диаметр:
695
Внутренний диаметр:
470
Высота:
85
Модуль:
5
Вес:
97
Количество зубьев:
136

Информация по технике

Производитель:
Leonessa
Найти похожие
