Опорно поворотное устройство Leonessa VE140A01

под заказ
Цена по запросу
shareПоделиться
Что мы предлагаем
  • — Техническую консультацию по всем видам ОПУ
  • — Конструктивное решение и расчет
  • — Демонтаж и монтаж с проверкой
  • — Выезд специалиста
  • — Разработку конструкции и чертежа
Наши преимущества
  • — Гарантийный срок — 24 месяца
  • — Оповещение по SMS
  • — Возврат и обмен в случае брака
  • — Различные способы оплаты
  • — Лучшая цена
Варианты оплаты
Доставка

Опорно поворотное устройство Leonessa VE140A01 — опорно-поворотное устройство Leonessa с наружным зубчатым зацеплением. Для корректной замены ОПУ необходимо сопоставить геометрию, крепёжную схему и конструктивное исполнение.

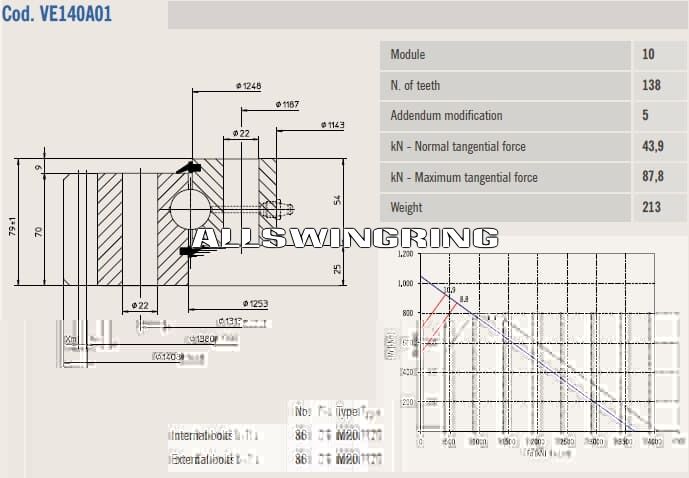

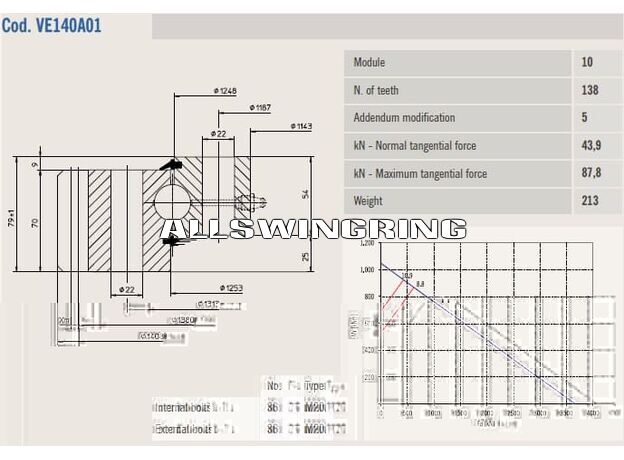

Размеры и технические параметры

  • Внешний диаметр: 1408 мм
  • Внутренний диаметр: 1143 мм
  • Высота: 79 мм
  • Модуль зуба: 10
  • Количество зубьев: 138 шт.
  • Количество наружных отверстий: 36 шт.
  • Количество внутренних отверстий: 36 шт.
  • Высота зуба: 70 мм

Для взаимозаменяемости проверяют посадочные размеры, отверстия, конструкцию колец и параметры нагружения. Поэтому окончательный подбор рекомендуется выполнять по номеру, чертежу или полным замерам. Для зубчатого венца указаны модуль зуба 10 и количество зубьев 138; эти параметры необходимо сопоставлять с приводной шестернёй.

Подбор и изготовление аналога Leonessa

Если оригинальное изделие недоступно, снято с производства или требуется исполнение с конкретными присоединительными параметрами, можно рассмотреть производство ОПУ по чертежу и размерам. Для расчёта желательно предоставить каталожный номер, чертёж, фотографии или размеры демонтированного узла. При наличии зубчатого венца дополнительно проверяются модуль, количество зубьев и расположение зацепления.

Другие поворотные механизмы Leonessa представлены в соответствующем разделе каталога. Если маркировка отсутствует или требуется проверить параметры демонтированного изделия, полезно изучить материал как определить модуль зуба ОПУ.

Чтобы купить это ОПУ, уточнить цену или заказать подбор аналога, отправьте менеджеру номер изделия и известные технические параметры. Поставка и изготовление рассчитываются индивидуально в зависимости от исполнения и требуемых характеристик.

Высота зуба:
70
Зацепление:
Наружное
Количество внутренних отверстий:
36
Количество наружных отверстий:
36
Количество рядов:
Однорядный
Внешний диаметр:
1408
Внутренний диаметр:
1143
Высота:
79
Модуль:
10
Вес:
213
Количество зубьев:
138

Информация по технике

Производитель:
Leonessa
