Опорно-поворотное устройство KDD.A.50.2500.00.12

Опорно-поворотное устройство KDD.A.50.2500.00.12 — опорно-поворотное устройство RODRIGUEZ с наружным зубчатым зацеплением. Совместимость поворотного подшипника определяется по совокупности размеров и технических параметров, а не только по внешнему диаметру.

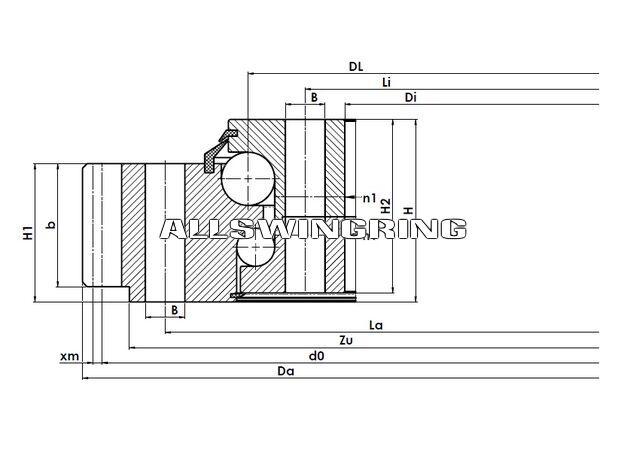

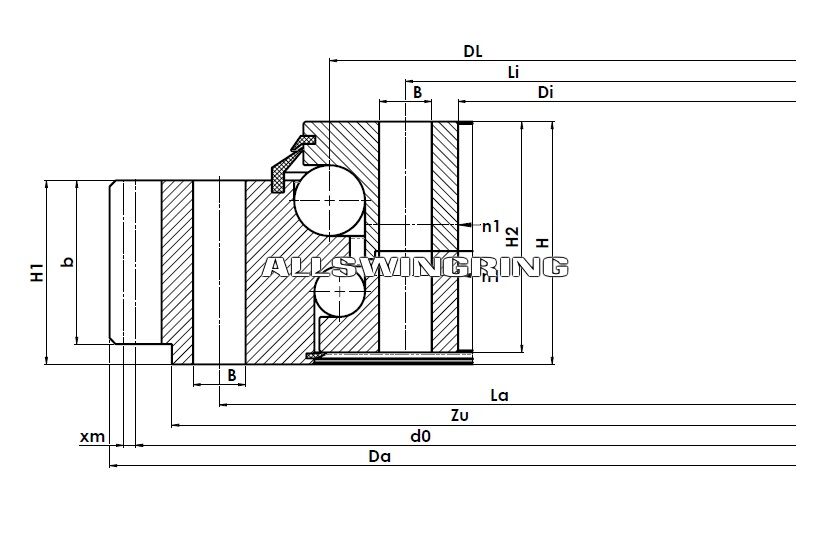

Размеры и технические параметры

• Внешний диаметр: 2769,2 мм
• Внутренний диаметр: 2348 мм
• Высота: 178 мм
• Модуль зуба: 14
• Количество зубьев: 195 шт.
• Количество наружных отверстий: 72 шт.
• Количество внутренних отверстий: 72 шт.
• Высота общая: 184 мм
• Высота зуба: 120 мм

Совпадение основных габаритов является первым этапом подбора. Дополнительно проверяются расположение крепёжных отверстий, конструкция дорожек качения, рабочие зазоры и допустимые нагрузки. Для зубчатого венца указаны модуль зуба 14 и количество зубьев 195; эти параметры необходимо сопоставлять с приводной шестернёй.

Подбор и изготовление аналога RODRIGUEZ

Если оригинальное изделие недоступно, снято с производства или требуется исполнение с конкретными присоединительными параметрами, можно рассмотреть изготовление аналога ОПУ. Для расчёта желательно предоставить каталожный номер, чертёж, фотографии или размеры демонтированного узла. При наличии зубчатого венца дополнительно проверяются модуль, количество зубьев и расположение зацепления.

Другие поворотные механизмы RODRIGUEZ представлены в соответствующем разделе каталога. Если маркировка отсутствует или требуется проверить параметры демонтированного изделия, полезно изучить материал как проверить совместимость ОПУ по размерам и нагрузкам.

Для запроса цены, срока поставки или изготовления аналога сообщите каталожное обозначение и приложите имеющиеся размеры либо чертёж. Это позволяет быстрее проверить совместимость и подготовить техническое предложение.
