Опорно-поворотное устройство RDD.A.50.3000.00.12

Опорно-поворотное устройство RDD.A.50.3000.00.12 — опорно-поворотное устройство RODRIGUEZ с наружным зубчатым зацеплением. При подборе замены важно проверить не только каталожное обозначение, но и фактические присоединительные размеры узла.

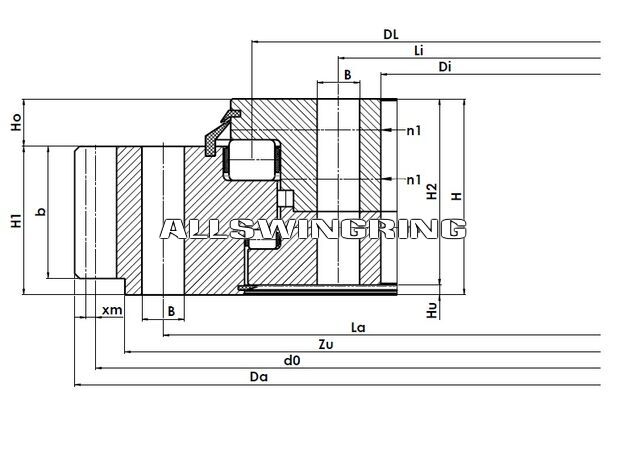

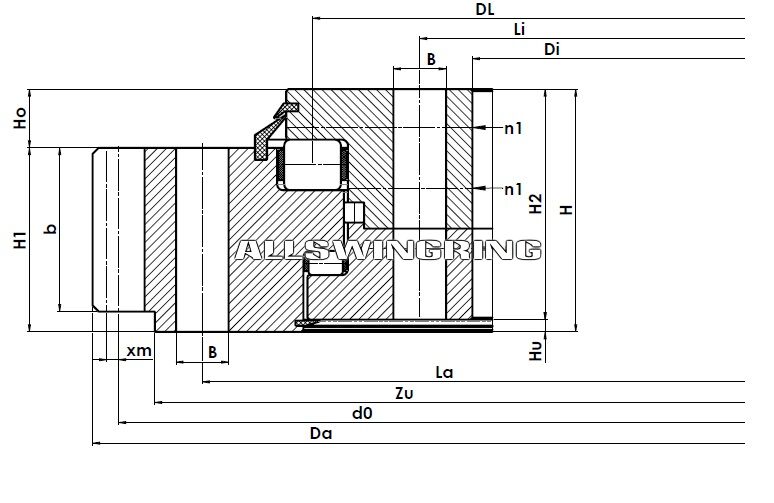

Размеры и технические параметры

• Внешний диаметр: 3308,4 мм
• Внутренний диаметр: 2778 мм
• Высота: 179 мм
• Модуль зуба: 18
• Количество зубьев: 181 шт.
• Количество наружных отверстий: 72 шт.
• Количество внутренних отверстий: 72 шт.
• Высота общая: 228 мм
• Высота зуба: 160 мм

При выборе аналога необходимо учитывать монтажную геометрию, схему крепления и эксплуатационные нагрузки. Даже близкие по размерам ОПУ могут иметь различное конструктивное исполнение. Для зубчатого венца указаны модуль зуба 18 и количество зубьев 181; эти параметры необходимо сопоставлять с приводной шестернёй.

Подбор и изготовление аналога RODRIGUEZ

Если оригинальное изделие недоступно, снято с производства или требуется исполнение с конкретными присоединительными параметрами, можно рассмотреть изготовление опорно-поворотных устройств. Для расчёта желательно предоставить каталожный номер, чертёж, фотографии или размеры демонтированного узла. При наличии зубчатого венца дополнительно проверяются модуль, количество зубьев и расположение зацепления.

Другие поворотные механизмы RODRIGUEZ представлены в соответствующем разделе каталога. Если маркировка отсутствует или требуется проверить параметры демонтированного изделия, полезно изучить материал как проверить совместимость ОПУ по размерам и нагрузкам.

Стоимость и срок поставки зависят от размера, конструкции и исполнения ОПУ. Для точного расчёта можно направить номер детали, фотографии, чертёж или результаты замеров специалистам компании.
