Опорно-поворотное устройство Rotis 4858.30.30.0-0.0823.00
- — Техническую консультацию по всем видам ОПУ
- — Конструктивное решение и расчет
- — Демонтаж и монтаж с проверкой
- — Выезд специалиста
- — Разработку конструкции и чертежа
- — Гарантийный срок — 24 месяца
- — Оповещение по SMS
- — Возврат и обмен в случае брака
- — Различные способы оплаты
- — Лучшая цена
Опорно-поворотное устройство Rotis 4858.30.30.0-0.0823.00 — опорно-поворотное устройство Rotis с наружным зубчатым зацеплением. Для корректной замены ОПУ необходимо сопоставить геометрию, крепёжную схему и конструктивное исполнение.

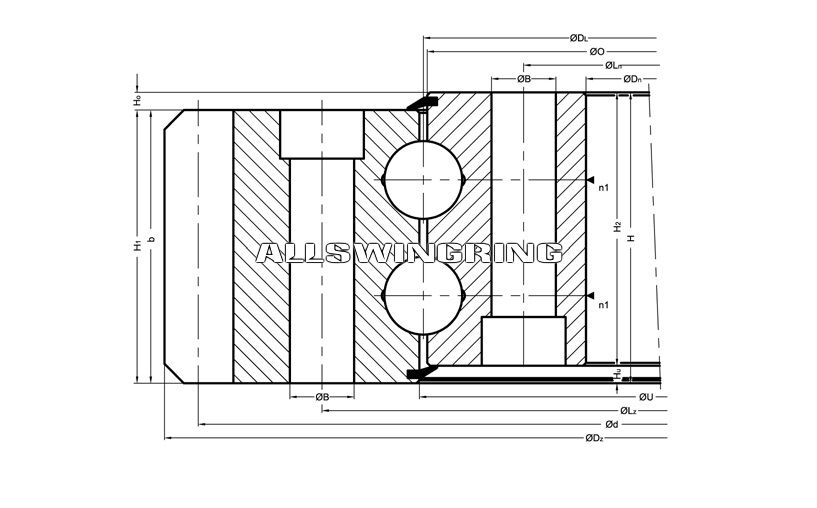

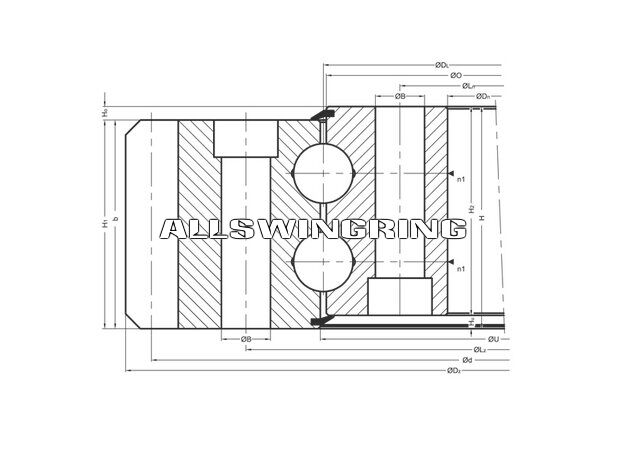

Размеры и технические параметры
- Внешний диаметр: 979 мм
- Внутренний диаметр: 718 мм
- Модуль зуба: 10
- Количество зубьев: 94 шт.
- Количество наружных отверстий: 36 шт.
- Количество внутренних отверстий: 36 шт.
- Высота общая: 102 мм
- Высота зуба: 92 мм
Для взаимозаменяемости проверяют посадочные размеры, отверстия, конструкцию колец и параметры нагружения. Поэтому окончательный подбор рекомендуется выполнять по номеру, чертежу или полным замерам. Для зубчатого венца указаны модуль зуба 10 и количество зубьев 94; эти параметры необходимо сопоставлять с приводной шестернёй.
Подбор и изготовление аналога Rotis
Если оригинальное изделие недоступно, снято с производства или требуется исполнение с конкретными присоединительными параметрами, можно рассмотреть производство ОПУ по чертежу и размерам. Для расчёта желательно предоставить каталожный номер, чертёж, фотографии или размеры демонтированного узла. При наличии зубчатого венца дополнительно проверяются модуль, количество зубьев и расположение зацепления.
Другие поворотные механизмы Rotis представлены в соответствующем разделе каталога. Если маркировка отсутствует или требуется проверить параметры демонтированного изделия, полезно изучить материал как проверить совместимость ОПУ по размерам и нагрузкам.
Чтобы купить это ОПУ, уточнить цену или заказать подбор аналога, отправьте менеджеру номер изделия и известные технические параметры. Поставка и изготовление рассчитываются индивидуально в зависимости от исполнения и требуемых характеристик.
