Опорно-поворотное устройство Rotis 5006.30.16.0-1.0630.00

5006.30.16.0-1.0630.00
под заказ
Цена по запросу
shareПоделиться
Что мы предлагаем
  • — Техническую консультацию по всем видам ОПУ
  • — Конструктивное решение и расчет
  • — Демонтаж и монтаж с проверкой
  • — Выезд специалиста
  • — Разработку конструкции и чертежа
Наши преимущества
  • — Гарантийный срок — 24 месяца
  • — Оповещение по SMS
  • — Возврат и обмен в случае брака
  • — Различные способы оплаты
  • — Лучшая цена
Варианты оплаты
Доставка

Опорно-поворотное устройство Rotis 5006.30.16.0-1.0630.00 — опорно-поворотное устройство Rotis с наружным зубчатым зацеплением. Для корректной замены ОПУ необходимо сопоставить геометрию, крепёжную схему и конструктивное исполнение.

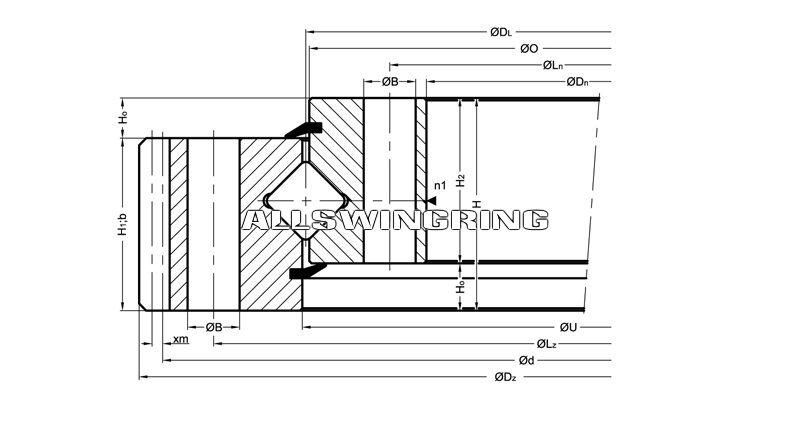

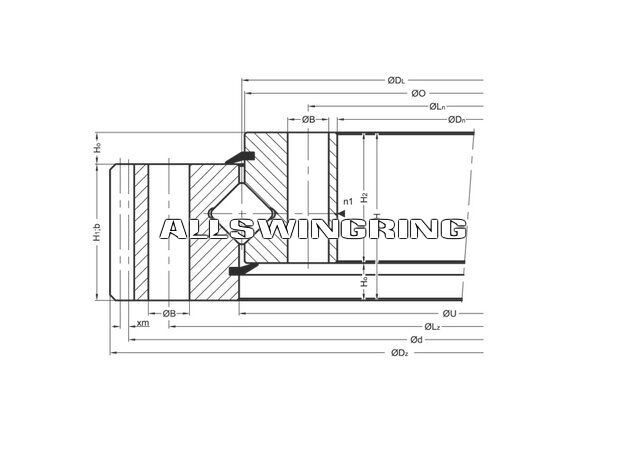

Размеры и технические параметры

  • Внешний диаметр: 742,8 мм
  • Внутренний диаметр: 543 мм
  • Модуль зуба: 6
  • Количество зубьев: 121 шт.
  • Количество наружных отверстий: 20 шт.
  • Количество внутренних отверстий: 20 шт.
  • Высота общая: 55 мм
  • Высота зуба: 46 мм

Для взаимозаменяемости проверяют посадочные размеры, отверстия, конструкцию колец и параметры нагружения. Поэтому окончательный подбор рекомендуется выполнять по номеру, чертежу или полным замерам. Для зубчатого венца указаны модуль зуба 6 и количество зубьев 121; эти параметры необходимо сопоставлять с приводной шестернёй.

Подбор и изготовление аналога Rotis

Если оригинальное изделие недоступно, снято с производства или требуется исполнение с конкретными присоединительными параметрами, можно рассмотреть производство ОПУ по чертежу и размерам. Для расчёта желательно предоставить каталожный номер, чертёж, фотографии или размеры демонтированного узла. При наличии зубчатого венца дополнительно проверяются модуль, количество зубьев и расположение зацепления.

Другие поворотные механизмы Rotis представлены в соответствующем разделе каталога. Если маркировка отсутствует или требуется проверить параметры демонтированного изделия, полезно изучить материал как определить модуль зуба ОПУ.

Чтобы купить это ОПУ, уточнить цену или заказать подбор аналога, отправьте менеджеру номер изделия и известные технические параметры. Поставка и изготовление рассчитываются индивидуально в зависимости от исполнения и требуемых характеристик.

Высота зуба:
46
Высота общая:
55
Зацепление:
Наружное
Количество внутренних отверстий:
20
Количество наружных отверстий:
20
Количество рядов:
Однорядный
Внешний диаметр:
742,8
Внутренний диаметр:
543
Модуль:
6
Вес:
61
Количество зубьев:
121

Информация по технике

Производитель:
Rotis
