Опорно-поворотное устройство Rotis 5132.30.50.0-1.2800.00

5132.30.50.0-1.2800.00
под заказ
Цена по запросу
shareПоделиться
Что мы предлагаем
  • — Техническую консультацию по всем видам ОПУ
  • — Конструктивное решение и расчет
  • — Демонтаж и монтаж с проверкой
  • — Выезд специалиста
  • — Разработку конструкции и чертежа
Наши преимущества
  • — Гарантийный срок — 24 месяца
  • — Оповещение по SMS
  • — Возврат и обмен в случае брака
  • — Различные способы оплаты
  • — Лучшая цена
Варианты оплаты
Доставка

Опорно-поворотное устройство Rotis 5132.30.50.0-1.2800.00 — опорно-поворотное устройство Rotis с наружным зубчатым зацеплением. Совместимость поворотного подшипника определяется по совокупности размеров и технических параметров, а не только по внешнему диаметру.

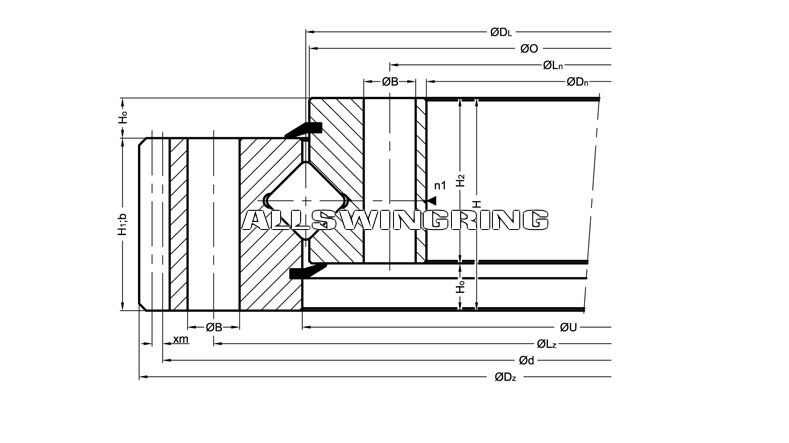

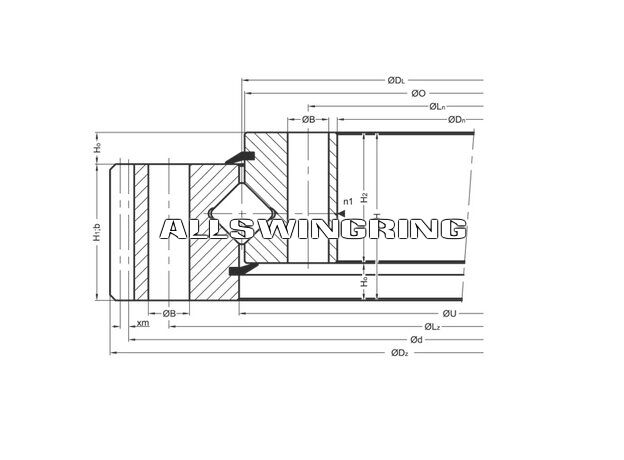

Размеры и технические параметры

  • Внешний диаметр: 3096 мм
  • Внутренний диаметр: 2609 мм
  • Модуль зуба: 20
  • Количество зубьев: 152 шт.
  • Количество наружных отверстий: 72 шт.
  • Количество внутренних отверстий: 72 шт.
  • Высота общая: 130 мм
  • Высота зуба: 120 мм

Совпадение основных габаритов является первым этапом подбора. Дополнительно проверяются расположение крепёжных отверстий, конструкция дорожек качения, рабочие зазоры и допустимые нагрузки. Для зубчатого венца указаны модуль зуба 20 и количество зубьев 152; эти параметры необходимо сопоставлять с приводной шестернёй.

Подбор и изготовление аналога Rotis

Если оригинальное изделие недоступно, снято с производства или требуется исполнение с конкретными присоединительными параметрами, можно рассмотреть изготовление аналога ОПУ. Для расчёта желательно предоставить каталожный номер, чертёж, фотографии или размеры демонтированного узла. При наличии зубчатого венца дополнительно проверяются модуль, количество зубьев и расположение зацепления.

Другие поворотные механизмы Rotis представлены в соответствующем разделе каталога. Если маркировка отсутствует или требуется проверить параметры демонтированного изделия, полезно изучить материал как проверить совместимость ОПУ по размерам и нагрузкам.

Для запроса цены, срока поставки или изготовления аналога сообщите каталожное обозначение и приложите имеющиеся размеры либо чертёж. Это позволяет быстрее проверить совместимость и подготовить техническое предложение.

Высота зуба:
120
Высота общая:
130
Зацепление:
Наружное
Количество внутренних отверстий:
72
Количество наружных отверстий:
72
Количество рядов:
Однорядный
Внешний диаметр:
3096
Внутренний диаметр:
2609
Модуль:
20
Вес:
1616
Количество зубьев:
152

Информация по технике

Производитель:
Rotis
