Как посчитать количество зубьев ОПУ

Количество зубьев зубчатого венца является одним из основных параметров опорно-поворотного устройства. Оно необходимо для определения модуля зуба, подбора приводной шестерни, поиска аналогов и изготовления нового ОПУ.

Если отсутствует заводской чертеж или маркировка, количество зубьев можно определить самостоятельно несколькими способами.

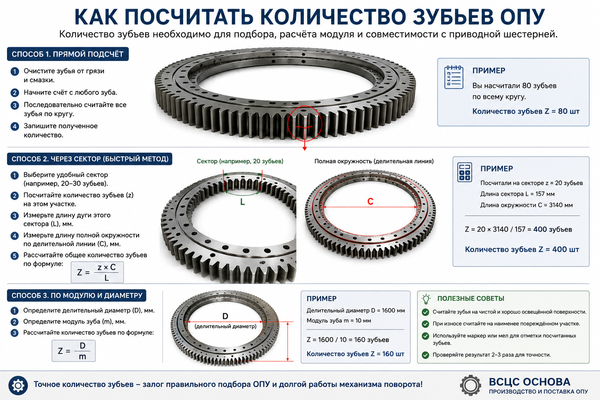

Способ 1. Прямой подсчет зубьев

Самый простой и наиболее точный способ — пересчитать все зубья по всему периметру зубчатого венца.

Шаг 1. Очистите зубья

Перед началом измерений удалите:

• грязь;
• старую смазку;
• ржавчину;
• металлическую стружку.

Чистая поверхность позволит избежать ошибок при подсчете.

Шаг 2. Выберите начальную точку

Начните подсчет с любого зуба.

Чтобы не запутаться, рекомендуется отметить первый зуб:

• маркером;
• мелом;
• куском малярной ленты.

Шаг 3. Последовательно пересчитайте все зубья

Двигайтесь по окружности, считая каждый зуб только один раз.

Особенно внимательно считайте зубья возле отмеченного участка.

Шаг 4. Запишите результат

После полного оборота получите итоговое количество зубьев.

Пример

Если по всему зубчатому венцу насчитано:

Z = 80 зубьев

значит именно это количество используется при дальнейших расчетах.

Способ 2. Подсчет через сектор (быстрый метод)

Если ОПУ имеет большой диаметр и полный подсчет занимает слишком много времени, можно воспользоваться секторным методом.

Шаг 1. Выберите участок

Выберите небольшой сектор зубчатого венца.

Обычно достаточно участка:

• 20–30 зубьев;
• 30–45 градусов окружности.

Шаг 2. Подсчитайте зубья

Посчитайте количество зубьев на выбранном участке.

Например:

z = 20 зубьев

Шаг 3. Измерьте длину дуги

Измерьте длину дуги выбранного участка.

Например:

L = 157 мм

Шаг 4. Измерьте длину полной окружности

Определите длину полной делительной окружности зубчатого венца.

Например:

C = 3140 мм

Шаг 5. Рассчитайте количество зубьев

Используйте формулу:

Z = (z × C) / L

где:

• Z — полное количество зубьев;
• z — зубья на измеренном участке;
• C — длина полной окружности;
• L — длина измеренной дуги.

Пример

Количество зубьев участка:

z = 20

Длина участка:

L = 157 мм

Полная окружность:

C = 3140 мм

Получаем:

Z = (20 × 3140) / 157 = 400 зубьев

Способ 3. Определение количества зубьев по модулю и диаметру

Если известен модуль зубчатого венца, можно быстро определить количество зубьев расчетным способом.

Шаг 1. Определите делительный диаметр

Измерьте делительный диаметр зубчатого венца.

Он отличается от наружного диаметра и проходит примерно по середине рабочей поверхности зубьев.

Например:

D = 1600 мм

Шаг 2. Определите модуль зуба

Если модуль уже известен (например, после измерений или по каталогу):

m = 10 мм

Шаг 3. Выполните расчет

Используйте формулу:

Z = D / m

где:

• Z — количество зубьев;
• D — делительный диаметр;
• m — модуль зуба.

Пример

Делительный диаметр:

1600 мм

Модуль:

10 мм

Получаем:

Z = 1600 / 10 = 160 зубьев

Полезные советы

Чтобы избежать ошибок при подсчете, соблюдайте несколько простых правил.

Выполняйте подсчет на чистой поверхности

Удалите грязь и старую смазку.

Загрязнения часто скрывают поврежденные зубья.

При сильном износе выбирайте лучший участок

Если часть венца повреждена, начинайте измерения там, где зубья сохранились лучше всего.

Используйте отметки

Во время подсчета отмечайте уже посчитанные зубья маркером или мелом.

Это исключает вероятность двойного счета.

Проверьте результат

После завершения рекомендуется выполнить повторный подсчет.

Лучше проверить результат два или три раза, чем заказать неподходящее ОПУ.

Почему важно правильно определить количество зубьев

Количество зубьев используется при:

• подборе нового ОПУ;
• определении модуля зубчатого венца;
• изготовлении аналога;
• подборе приводной шестерни;
• изготовлении чертежей;
• ремонте механизма поворота;
• восстановлении зубчатого венца.

Ошибка даже в один зуб может привести к неправильному зацеплению, ускоренному износу приводной шестерни, повышенному шуму и выходу механизма поворота из строя.

Заключение

Количество зубьев ОПУ можно определить тремя способами: полным подсчетом по окружности, расчетом по сектору или вычислением по известным размерам и модулю зуба. Наиболее точным остается прямой подсчет, однако для крупногабаритных опорно-поворотных устройств секторный метод позволяет значительно сократить время измерений без потери точности. При выполнении замеров важно использовать чистую поверхность, точный измерительный инструмент и обязательно перепроверять полученные результаты перед заказом нового опорно-поворотного устройства или подбором его аналога.
