Люфт ОПУ: нормы и допустимые значения

Люфт опорно-поворотного устройства (ОПУ) — это зазор между подвижными и неподвижными элементами подшипникового узла. Небольшой люфт предусмотрен конструкцией и необходим для нормальной работы механизма, однако его превышение приводит к ускоренному износу, снижению точности работы и может стать причиной серьезной поломки техники.

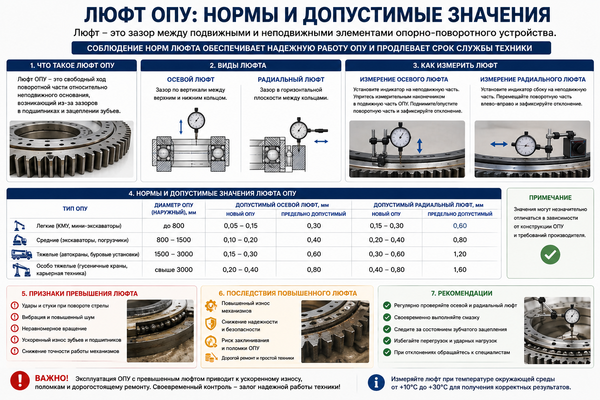

Ниже подробно рассмотрены все разделы, представленные на инфографике.

1. Что такое люфт ОПУ

Люфт — это свободное перемещение поворотной части относительно неподвижного основания. Он возникает из-за конструктивных зазоров между телами качения, дорожками качения и зубчатым зацеплением.

Наличие небольшого люфта считается нормальным и предусмотрено производителем. Однако по мере эксплуатации детали изнашиваются, вследствие чего величина люфта постепенно увеличивается.

Основные причины появления люфта

• естественный износ дорожек качения;
• количество
• перегрузка техники;
• недостаточная смазка;
• разрушение сепараторов;
• длительная эксплуатация без технического обслуживания.

2. Виды люфта

Различают два основных вида люфта.

Осевой люфт

Осевой люфт представляет собой перемещение одного кольца относительно другого по вертикальной оси.

Прощ

Осы

• устойчивость стрелы крана;
• точность позиционирования;
• работу механизма поворота;
• распределение нагрузки между дорожками качения.

Радиальный люфт

Радиальный люфт — это смещение колец относительно друг друга в горизонтальной плоскости.

Такой люфт влияет на:

• плавность вращения;
• точность поворота;
• состояние зубчатого венца;
• срок службы приводной шестерни.

3. Как измерить люфт

Для определения технического состояния ОПУ используется индикатор часового типа.

Измерение осевого люфта

Порядок измерения:

1. Установите индикатор на неподвижную часть конструкции.
2. После
3. Поднимите и опустите поворотную часть при помощи гидроцилиндра или домкрата.
4. Зафиксируйте максимальное отклонение стрелки индикатора.

Полученное значение будет являться осевым люфтом.

Измерение радиуса

Последовательность измерения:

1. Закре
2. Уприте измерительный наконечник в наружное или внутреннее кольцо.
3. Перемещайте поворотную часть вправо и влево.
4. Запишите максимальное отклонение индикатора.

Полученное значение соответствует радиальному люфту.

4. Нормы и допустимые значения люфта

Допустимые значения зависят от диаметра ОПУ и назначения техники.

Примечание: значения являются ориентировочными и могут отличаться в зависимости от конструкции ОПУ и требований производителя техники.

5.

Если люфт превышает допустимые нормы, появляются характерные признаки неисправности.

К ним относятся:

• удары и стуки при повороте стрелы;
• повышенная вибрация;
• посторонний шум;
• неравномерное вращение;
• ускоренный износ зубчатого венца;
• износ дорожек качения;
• ухудшение точности работы механизма.

При появлении хотя бы одного из перечисленных симптомов рекомендуется провести диагностику ОПУ.

6. Последствия повышенного люфта

Эксплуатация техники с увеличенным люфтом приводит к серьезным последствиям.

Основные из них:

• ускоренный износ механизма поворота;
• снижение надежности и безопасности эксплуатации;
• разрушение зубчатого венца;
• повышенная нагрузка на приводную шестерню;
• риск помех в работе ОПУ;
• дорогостоящий ремонт;
• длина

Игнорирование проблемы значительно увеличивает стоимость последующего восстановления.

7. Рекомендации по эксплуатации

Для продления срока службы опорно-поворотного устройства рекомендуется:

• регулярно проверять осевой и радиальный люфт;
• своевременно выполнять смазку согласно регламенту;
• контролировать состояние зубчатого зацепления;
• не допускать перегрузок и резких ударных нагрузок;
• проводить плановое техническое обслуживание;
• при обнаружении превышения допустимого люфта обращаться к специалистам для диагностики.

Важно

Эксплуатация ОПУ с превышением допустимого люфта приводит к ускоренному износу деталей, возникновению вибраций, разрушению зубчатого венца и дорожек качения, а также может стать причиной дорогостоящего ремонта или полной замены опорно-поворотного устройства.

Для получения достоверных результатов измерения рекомендуется выполнять при температуре окружающей среды от +10 до +30 °C, используя исправный индикатор часового типа и соблюдая методику измерений. Регулярный контроль люфта позволяет своевременно выявить износ, предотвратить аварийные ситуации и значительно увеличить срок службы ОПУ.
